使用门户创建应用程序网关的自定义探测

本文介绍如何通过 Azure 门户向现有应用程序网关添加自定义运行状况探测。 Azure 应用程序网关使用运行状况探测来监视后端池中资源的运行状况。

开始之前

如果还没有应用程序网关，请访问创建应用程序网关，创建要使用的应用程序网关。

为应用程序网关 v2 SKU 创建探测

可通过门户分两步配置探测。 第一个步骤是输入探测配置所需的值。 第二个步骤使用此探测配置测试后端运行状况，然后保存探测。

输入探测属性

1. 登录 Azure 门户。 如果还没有帐户，可以注册一个月免费试用版

2. 在 Azure 门户的“收藏夹”窗格中，选择“所有资源”。 在“所有资源”边栏选项卡中选择应用程序网关。 如果所选订阅中已包含多个资源，则可在“按名称筛选…”框中输入“partners.contoso.net”， 轻松访问应用程序网关。

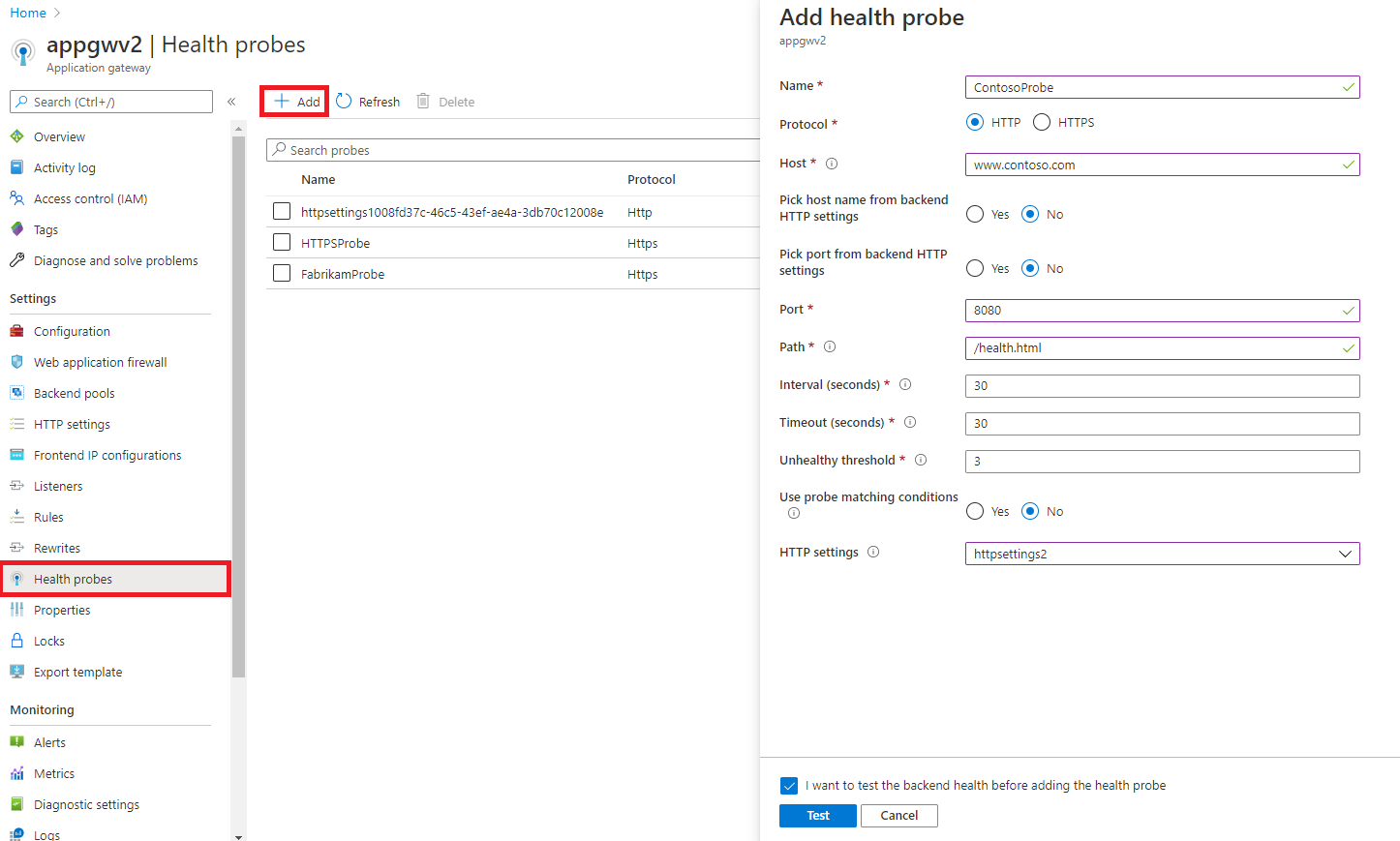

3. 选择“运行状况探测”，然后选择“添加”以添加新的运行状况探测。



4. 在“添加运行状况探测”页上填写探测的所需信息，并在完成后选择“确定”。

   设置	值	详细信息
   名称	customProbe	此值是可在门户中访问的探测的易记名称。
   协议	HTTP 或 HTTPS	运行状况探测使用的协议。
   主机	例如，contoso.com	此值是应用程序服务器上运行的虚拟主机的名称（不同于 VM 主机名）。 会将探测发送到 <protocol>://<host name>:<port>/<urlPath>。这也可以是服务器的专用 IP，也可以是公共 IP 地址或公共 IP 地址的 DNS 条目。 当与基于文件的路径条目一起使用时，探测会尝试访问服务器，并验证服务器上是否存在特定文件作为运行状况检查。
   从后端设置中选择主机名	是或否	将探测中的 主机 标头设置为与此探测关联的后端设置中的主机名。 多租户后端（如 Azure 应用服务）需要特殊要求。 了解详细信息
   从后端设置中选择端口	是或否	将健康探测的 端口 设置为与此探测关联的后端设置中的端口。 如果选择“否”，则可以输入要使用的自定义目标端口
   端口	1-65535	用于运行状况探测的自定义端口
   路径	/或任何有效的路径	自定义探测的完整 URL 的其余部分。 有效路径以“/”开头。 默认路径 http://contoso.com 只需使用“/”。 对于静态健康状况检查（非基于 Web），还可以输入文件的服务器路径。 使用公共/专用 IP 或公共 IP DNS 条目作为主机名条目时，应使用文件路径。
   时间间隔(秒)	30	运行探测来检查运行状况的频率。 不建议将时间间隔设置为不到 30 秒。
   超时(秒)	30	探测器在超时之前等待的时间。如果未在该超时期限内收到有效响应，探测器将被标记为失败。 超时间隔必须足够长，以便进行 http 调用，确保后端运行状况页可用。 超时值不应大于此探测设置中使用的“间隔”值或后端设置中的“请求超时”值，该值将与此探测相关联。
   不正常阈值	3	系统认为不正常的连续失败尝试次数。 阈值可以设置为 0 或更大值。
   使用匹配条件的探测	是或否	默认情况下，包含状态代码 200 到 399 的 HTTP(S) 响应被视为正常。 可以更改后端响应代码或后端响应正文的可接受范围。 了解详细信息
   后端设置	下拉列表中的选项	探测与此处选择的后端设置相关联，因此，将监视与所选后端设置关联的后端池的运行状况。 它使用与选定后端设置中使用的端口相同的端口进行探测请求。 只能选择未与任何其他自定义探测关联的后端设置。 唯一可用于关联的后端设置是具有与在此探测配置中选择的协议相同的协议的后端设置，并且具有与 从后端设置开关中选择主机名 相同的状态。

   重要说明

   仅当后端与一个或多个后端设置关联时，探测才会监视后端的运行状况。 如果后端池与此探测所关联的后端设置相关联，则监视这些后端池的后端资源。 探测请求将以 <protocol>://<hostName>:<port>/<urlPath> 的形式发送。

使用探测测试后端运行状况

输入探测属性后，可以测试后端资源的运行状况，以验证探测配置是否正确，并且后端资源是否按预期运行。

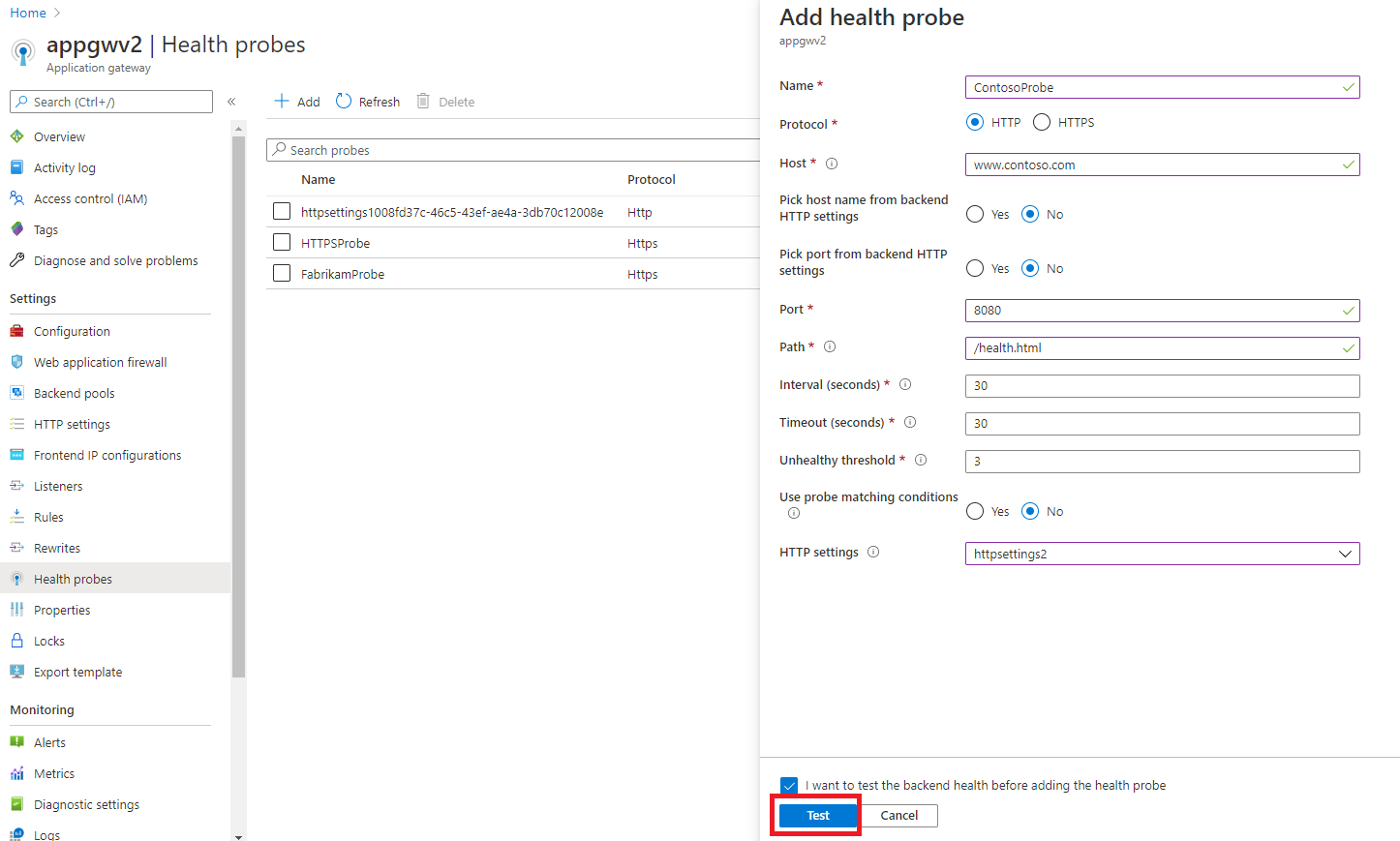

1. 选择“测试”并记下探测结果。 应用程序网关测试与用于此探测的后端设置关联的后端池中所有后端资源的运行状况。

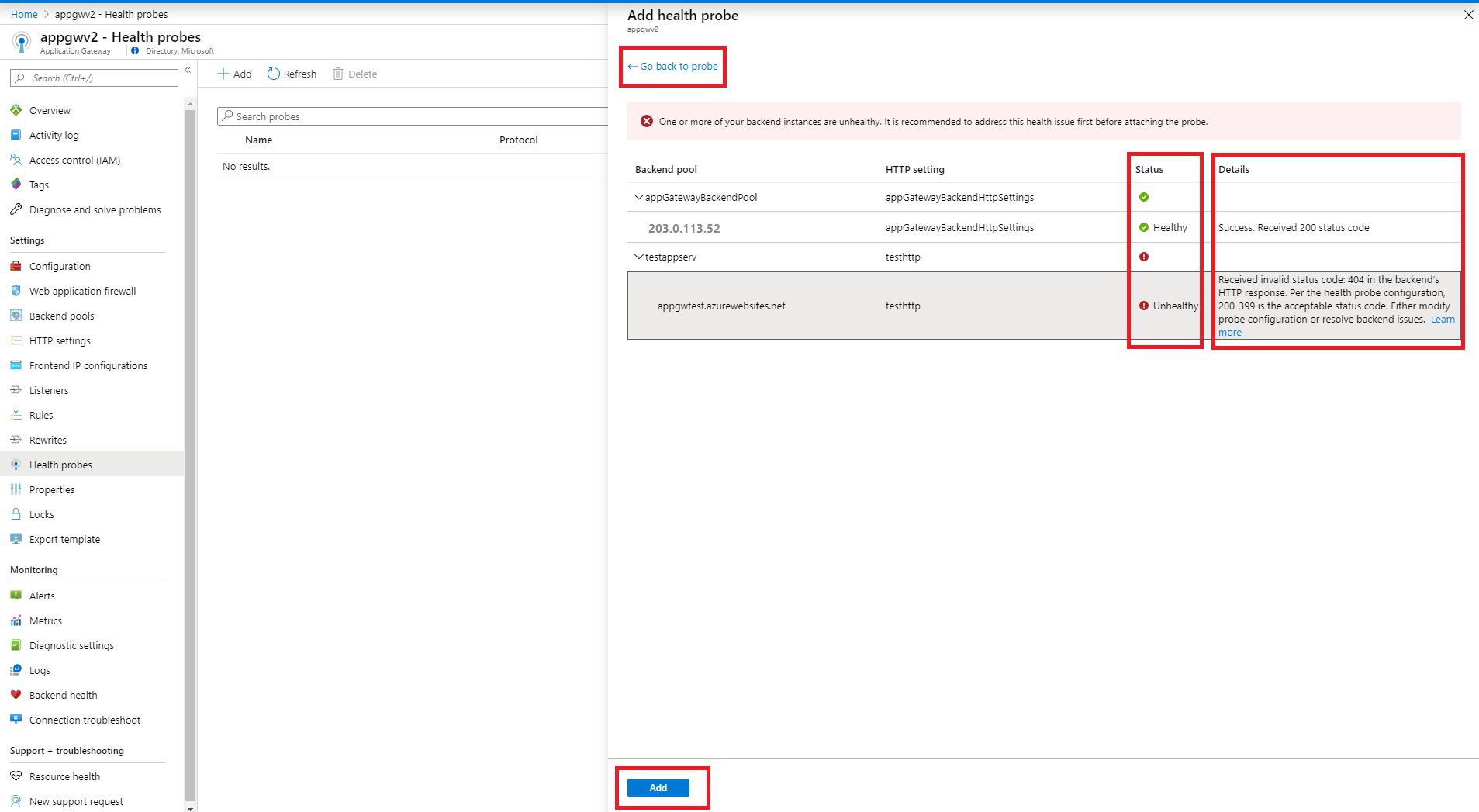

2. 如果存在任何不正常的后端资源，请查看“详细信息”列来了解资源处于不正常状态的原因。 如果由于探测配置错误而将资源标记为不正常，请选择“返回探测”链接并编辑探测配置。 否则，如果由于后端问题而将该资源标记为不正常，请解决后端资源问题，然后依次选择“返回探测”链接、“测试”再次测试后端。

   注意

   即使后端资源不正常，也可以选择保存探测，但不建议这样做。 这是因为，应用程序网关不会将请求转发到后端池中被探测判定为运行不正常的后端服务器。 如果后端池中没有正常的资源，则无法访问应用程序，并且会收到 HTTP 502 错误。



3. 选择“添加”以保存探测。

为应用程序网关 v1 SKU 创建探测

可通过门户分两步配置探测。 第一步是创建探测。 第二步是将探测添加到应用程序网关的后端 http 设置。

创建探测

1. 登录 Azure 门户。 如果还没有帐户，可以注册一个月免费试用版

2. 在 Azure 门户上的“收藏夹”窗格中，选择“所有资源”。 在“所有资源”页中选择应用程序网关。 如果所选订阅中已包含多个资源，则可在“按名称筛选…”框中输入“partners.contoso.net”， 轻松访问应用程序网关。

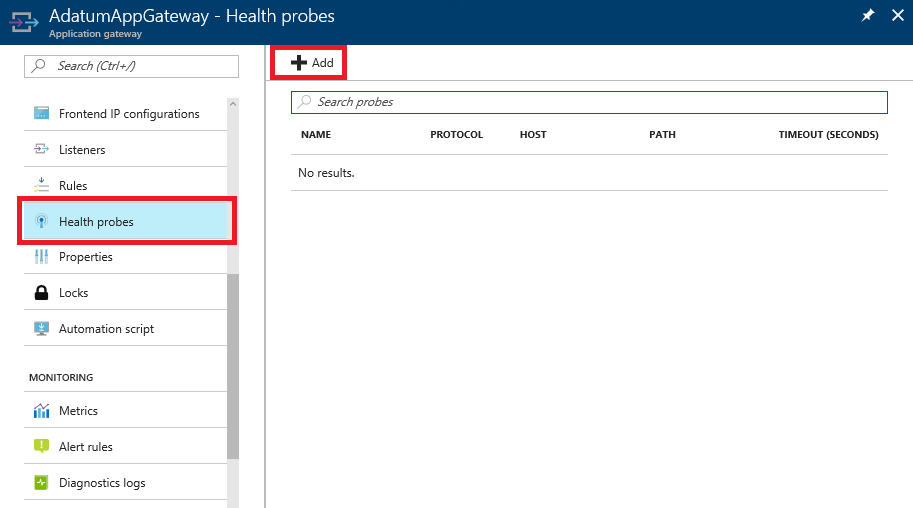

3. 选择“探测”，然后选择“添加”以添加探测。



4. 在“添加运行状况探测”边栏选项卡上填写探测的所需信息，完成后选择“确定”。

   设置	值	详细信息
   名称	customProbe	此值是可在门户中访问的探测的易记名称。
   协议	HTTP 或 HTTPS	运行状况探测使用的协议。
   主机	例如，contoso.com	此值是应用程序服务器上运行的虚拟主机的名称（不同于 VM 主机名）。 探测发送到 (协议)://(主机名):(http 设置中的端口)/urlPath。 仅当应用程序网关上配置了多站点时，此项设置才适用。 如果应用程序网关是为单个站点配置的，请输入“127.0.0.1”。 对于静态健康状况检查（非基于 Web），还可以输入文件的服务器路径。 使用公共/专用 IP 或公共 IP DNS 条目作为主机名条目时，应使用文件路径。
   从后端 HTTP 设置中选取主机名	是或否	将探测中的 host 标头设置为与此探测关联到的 HTTP 设置相关联的后端池中后端资源的主机名。 多租户后端（如 Azure 应用服务）需要特殊要求。 了解详细信息
   路径	/或任何有效的路径	自定义探测的完整 URL 的其余部分。 有效路径以“/”开头。 默认路径 http://contoso.com 只需使用“/”。还可以输入文件的服务器路径以进行静态运行状况检查，而不是基于 Web。 使用公共/专用 IP 或公共 IP DNS 条目作为主机名条目时，应使用文件路径。
   时间间隔(秒)	30	运行探测来检查运行状况的频率。 不建议将时间间隔设置为不到 30 秒。
   超时(秒)	30	探测程序超时前的等待时长。如果在此超时期限内未收到有效响应，则探测程序将被标记为失败。 超时间隔必须足够长，以便进行 http 调用，确保后端运行状况页可用。 超时值不应大于此探测设置中使用的“间隔”值或 HTTP 设置中的“请求超时”值，该值将与此探测相关联。
   不正常阈值	3	系统认为不正常的连续失败尝试次数。 阈值可以设置为 1 或更大值。
   使用匹配条件的探测	是或否	默认情况下，包含状态代码 200 到 399 的 HTTP(S) 响应被视为正常。 可以更改后端响应代码或后端响应正文的可接受范围。 了解详细信息

   重要说明

   主机名不同于服务器名。 此值是运行在应用程序服务器上的虚拟主机的名称。 探测发送到 <protocol>://<hostName>:<port from http settings>/<urlPath>

向网关添加探测

创建探测以后，即可将其添加到网关。 探测设置在应用程序网关的后端 http 设置中设置。

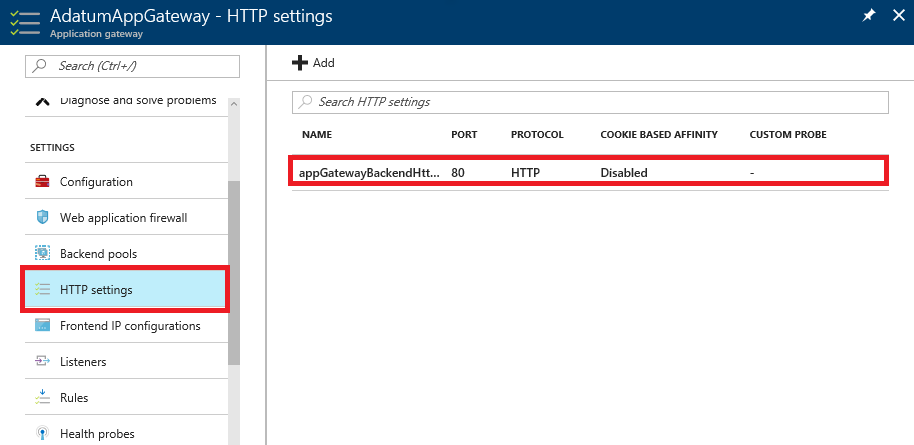

1. 选择应用程序网关上的后端设置，以显示配置面板，单击窗口中列出的当前后端 http 设置。



2. 在“appGatewayBackEndHttpSettings”设置页上，选中“使用自定义探测”复选框，然后在“自定义探测”下拉列表中选择在创建探测部分创建的探测。 完成后，单击“保存”即可应用相关设置。

Next steps

使用后端运行状况视图查看探测确定的后端服务器运行状况。
