Azure のハブスポーク ネットワーク トポロジ

Azure Bastion
Azure Firewall
Azure Network Watcher
Azure Virtual Network
Azure VPN Gateway

この参照アーキテクチャでは、カスタマー マネージド ハブ インフラストラクチャ コンポーネントを使用してハブスポーク ネットワーク パターンを実装します。 Microsoft が管理するハブ インフラストラクチャ ソリューションについては、 Azure Virtual WAN を使用したハブスポーク ネットワーク トポロジに関するページを参照してください。

ハブスポークは、クラウド導入フレームワークによって推奨されるネットワーク トポロジの 1 つです。 「 Azure ネットワーク トポロジを定義する 」を参照して、このトポロジが多くの組織にとってベスト プラクティスと見なされる理由を理解してください。

Architecture

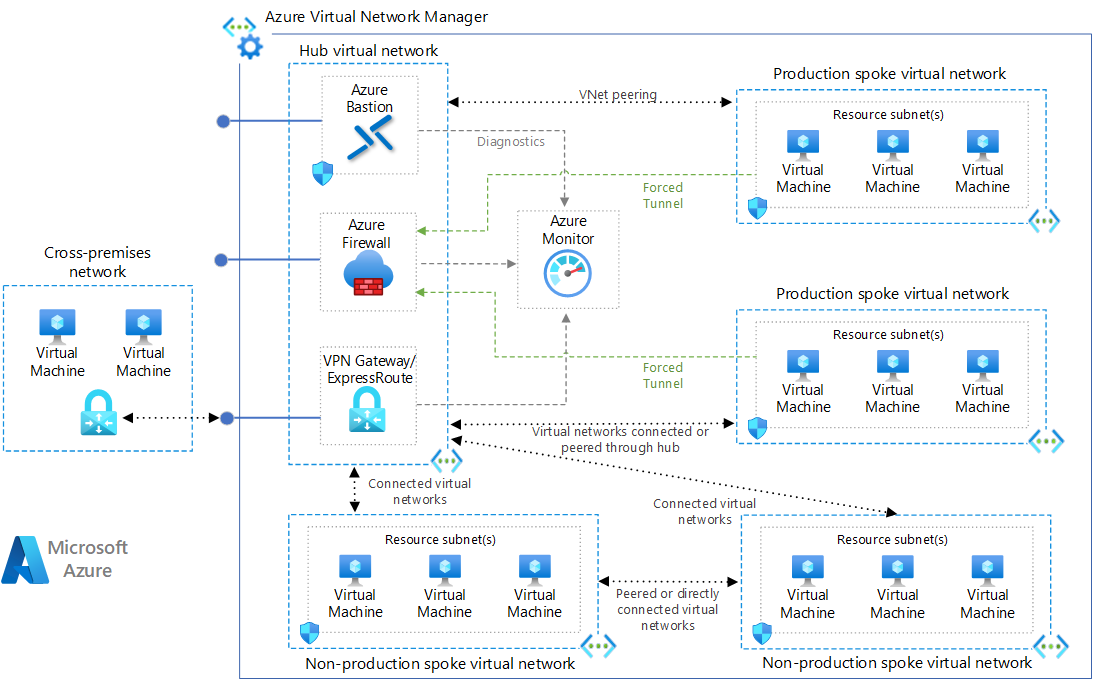

ハブを介して、または直接接続されたスポーク ネットワークを含む Azure のハブスポーク仮想ネットワーク トポロジを示す図。

このアーキテクチャの Visio ファイル をダウンロードします。

Hub-spoke concepts

ハブスポーク ネットワーク トポロジには、通常、次のアーキテクチャの概念の多くが含まれます。

  • ハブ仮想ネットワーク - ハブ仮想ネットワークは、共有 Azure サービスをホストします。 スポーク仮想ネットワークでホストされているワークロードでは、これらのサービスを使用できます。 ハブ仮想ネットワークは、クロスプレミス ネットワークへの接続の中心となるポイントです。 ハブには主要なエグレス ポイントが含まれており、仮想ネットワーク間トラフィックが必要な状況でスポークを別のスポークに接続するメカニズムを提供します。

    ハブはリージョン リソースです。 複数のリージョンにワークロードがある組織には、リージョンごとに 1 つずつ、複数のハブが必要です。

    ハブでは、次の概念が有効になります。

    • Cross-premise gateway - Cross-premise connectivity is the ability to connect and integrate different network environments to one another. 通常、このゲートウェイは VPN または ExpressRoute 回線です。

    • Egress control - The management and regulation of outbound traffic that originates in the peered spoke virtual networks.

    • (省略可能) イングレス制御 - ピアリングされたスポーク仮想ネットワークに存在するエンドポイントへの受信トラフィックの管理と規制。

    • Remote access - Remote access is how individual workloads in spoke networks are accessed from network location other than the spoke's own network. これは、ワークロードのデータまたはコントロール プレーンの場合があります。

    • 仮想マシンのリモート スポーク アクセス - ハブは、スポーク ネットワーク全体に分散された仮想マシンへの RDP および SSH アクセス用のクロス組織リモート接続ソリューションを構築するのに便利な場所です。

    • Routing - Manages and directs traffic between the hub and the connected spokes to enable secure and efficient communication.

  • スポーク仮想ネットワーク - スポーク仮想ネットワークは、各スポークでワークロードを個別に分離および管理します。 各ワークロードには、Azure ロード バランサーを介して接続された複数のサブネットを持つ、複数の階層が含まれる場合があります。 スポークは、異なるサブスクリプションに存在し、運用環境や非運用など、さまざまな環境を表すことができます。 1 つのワークロードが複数のスポークに分散する可能性があります。

    ほとんどのシナリオでは、スポークは 1 つのハブ ネットワークにのみピアリングする必要があり、そのハブ ネットワークはスポークと同じリージョンに存在する必要があります。

    これらのスポーク ネットワークは、既定の 送信アクセスの規則に従います。 このハブ スポーク ネットワーク トポロジの主な目的は、通常、ハブによって提供される制御メカニズムを介して送信インターネット トラフィックを転送することです。

  • 仮想ネットワーク間接続 - 仮想ネットワーク接続は、分離された仮想ネットワークが制御メカニズムを介して別の仮想ネットワークと通信できるパスです。 制御メカニズムは、ネットワーク間の通信のアクセス許可と許可された方向を強制します。 ハブには、一元化されたネットワークを流れるネットワーク間接続の選択をサポートするオプションが用意されています。

  • DNS - Hub-spoke solutions are often responsible for providing a DNS solution to be used by all peered spokes, especially for cross-premises routing and for private endpoint DNS records.

Components

  • Azure Virtual Network は、Azure のプライベート ネットワークの基本的な構成要素です。 Virtual Network により、Azure VM などのさまざまな Azure リソースが、他の Azure リソース、クロスプレミス ネットワーク、インターネットと安全に通信することができます。

    This architecture connects virtual networks to the hub by using peering connections which are non-transitive, low-latency connections between virtual networks. ピアリングされた仮想ネットワークは、ルーターを必要とせずに Azure バックボーン経由でトラフィックを交換できます。 ハブスポーク アーキテクチャでは、仮想ネットワークを相互に直接ピアリングすることは最小限であり、特殊なシナリオ用に予約されています。

  • Azure Bastion is a fully managed service that provides more secure and seamless Remote Desktop Protocol (RDP) and Secure Shell Protocol (SSH) access to VMs without exposing their public IP addresses. このアーキテクチャでは、Azure Bastion は、接続されたスポーク間での直接 VM アクセスをサポートするためのマネージド オファリングとして使用されます。

  • Azure Firewall is a managed cloud-based network security service that protects Virtual Network resources. このステートフル ファイアウォール サービスには、高可用性と無制限のクラウド スケーラビリティが組み込まれており、サブスクリプションと仮想ネットワーク間でアプリケーションとネットワーク接続ポリシーを作成し、適用し、ログに記録するのに役立ちます。

    このアーキテクチャでは、Azure Firewall には複数の潜在的なロールがあります。 ファイアウォールは、ピアリングされたスポーク仮想ネットワークからのインターネット宛てのトラフィックのプライマリ エグレス ポイントです。 ファイアウォールは、IDPS 規則を使用して受信トラフィックを検査するためにも使用できます。 最後に、ファイアウォールを DNS プロキシ サーバーとして使用して、FQDN トラフィックルールをサポートすることもできます。

  • VPN Gateway is a specific type of virtual network gateway that sends encrypted traffic between a virtual network on Azure and different network over the public internet. また、VPN Gateway を使用して、Microsoft ネットワーク経由で他のハブ仮想ネットワーク間で暗号化されたトラフィックを送信することもできます。

    このアーキテクチャでは、これは、スポークの一部またはすべてをリモート ネットワークに接続するための 1 つのオプションになります。 スポークは通常、独自の VPN ゲートウェイをデプロイせず、代わりにハブによって提供される一元化されたソリューションを使用します。 この接続を管理するには、ルーティング構成を確立する必要があります。

  • Azure ExpressRoute ゲートウェイ は、IP ルートを交換し、オンプレミス ネットワークと Azure 仮想ネットワークの間のネットワーク トラフィックをルーティングします。 このアーキテクチャでは、ExpressRoute は、スポークの一部またはすべてをリモート ネットワークに接続する VPN ゲートウェイの代替オプションです。 スポークは独自の ExpressRoute をデプロイせず、代わりにハブによって提供される一元化されたソリューションを使用します。 VPN ゲートウェイと同様に、この接続を管理するためのルーティング構成を確立する必要があります。

  • Azure Monitor can collect, analyze, and act on telemetry data from cross-premises environments, including Azure and on-premises. Azure Monitor はアプリケーションのパフォーマンスと可用性を最大限に引き上げ、数秒で問題を事前に特定するために役立ちます。 このアーキテクチャでは、Azure Monitor は、ハブ リソースとネットワーク メトリックのログとメトリック シンクです。 Azure Monitor は、スポーク ネットワーク内のリソースのログ シンクとしても使用できますが、これはさまざまな接続済みワークロードの決定であり、このアーキテクチャでは必須ではありません。

Alternatives

このアーキテクチャには、複数の Azure リソース プリミティブ ( virtualNetworkPeerings、 routeTables、 subnets) の作成、構成、メンテナンスが含まれます。 Azure Virtual Network Manager は、Azure サブスクリプション、リージョン、および Microsoft Entra ディレクトリ全体で大規模に仮想ネットワークをグループ化、構成、デプロイ、管理するのに役立つ管理サービスです。 With Virtual Network Manager, you can define network groups to identify and logically segment your virtual networks. You can use connected groups that allow virtual networks within a group to communicate with each other as if they were manually connected. このレイヤーは、これらのプリミティブに抽象化レイヤーを追加して、ネットワーク トポロジの記述と、そのトポロジの実装に関する作業に重点を置いています。

ネットワーク管理操作での時間の支出を最適化する方法として、Virtual Network Manager を使用して評価することをお勧めします。 計算された値/節約額に対してサービスのコストを評価し、Virtual Network Manager がネットワークのサイズと複雑さの利点であるかどうかを判断します。

Scenario details

この参照アーキテクチャでは、ハブ仮想ネットワークが多くのスポーク仮想ネットワークへの接続の中心点として機能するハブスポーク ネットワーク パターンを実装します。 スポーク仮想ネットワークはハブと接続し、ワークロードを分離するために使用できます。 ハブを使用してオンプレミス ネットワークに接続することで、クロスプレミス シナリオを実現することもできます。

このアーキテクチャでは、カスタマー マネージド ハブ インフラストラクチャ コンポーネントを使用したネットワーク パターンについて説明します。 Microsoft が管理するハブ インフラストラクチャ ソリューションについては、 Azure Virtual WAN を使用したハブスポーク ネットワーク トポロジに関するページを参照してください。

カスタマー マネージドのハブ アンド スポーク構成を使用する利点は次のとおりです。

  • Cost savings
  • サブスクリプションの制限の克服
  • Workload isolation
  • Flexibility
    • NIC の数、インスタンスの数、コンピューティング サイズなど、ネットワーク仮想アプライアンス (NVA) のデプロイ方法をより詳細に制御します。
    • Virtual WAN でサポートされていない NVA の使用

詳細については、「 ハブアンドスポーク ネットワーク トポロジ」を参照してください。

考えられるユース ケース

ハブ スポーク アーキテクチャの一般的な用途には、次のようなワークロードが含まれます。

  • 共有サービスを必要とする複数の環境を持つ。 たとえば、1 つのワークロードに開発環境、テスト環境、運用環境がある場合があります。 共有サービスには、DNS ID、ネットワーク タイム プロトコル (NTP)、または Active Directory Domain Services (AD DS) が含まれる場合があります。 共有サービスはハブ仮想ネットワークに配置され、分離を維持するために各環境は別個のスポークにデプロイされます。
  • 相互接続は必要ないが、共有サービスへのアクセスが必要。
  • ワークロード管理を各スポークで分離した、ハブ内の境界ネットワーク (DMZ とも呼ばれます) ファイアウォールなど、セキュリティを一元的に管理する必要がある。
  • 特定の環境またはワークロードのスポーク間での選択的な接続や分離など、接続を一元的に管理する必要がある。

Recommendations

ほとんどのシナリオに次の推奨事項が適用されます。 優先すべき特定の要件がない限り、これらの推奨事項に従ってください。

リソース グループ、サブスクリプション、リージョン

このソリューション例では、1 つの Azure リソース グループを使用します。 ハブと各スポークは、異なるリソース グループとサブスクリプションに実装することもできます。

異なるサブスクリプションに属する仮想ネットワークをピアリングする場合、サブスクリプションを同じまたは異なる Microsoft Entra テナントに関連付けることができます。 この柔軟性により、ハブで共有サービスを維持しながら、各ワークロードを分散管理できます。 「仮想ネットワーク ピアリングの作成 - Resource Manager、さまざまなサブスクリプション、および Microsoft Entra テナント」を参照してください。

Azure ランディングゾーン

Azure ランディング ゾーンアーキテクチャは、ハブスポーク トポロジに基づいています。 このアーキテクチャでは、ハブの共有リソースとネットワークは一元化されたプラットフォーム チームによって管理され、スポークは、スポーク ネットワークを使用しているプラットフォーム チームとワークロード チームと共同所有権モデルを共有します。 すべてのハブは一元管理用の "接続" サブスクリプションに存在し、スポーク仮想ネットワークは、アプリケーション ランディング ゾーン サブスクリプションと呼ばれる多数の個々のワークロード サブスクリプションに存在します。

仮想ネットワーク サブネット

次の推奨事項では、仮想ネットワーク上のサブネットを構成する方法について説明します。

GatewaySubnet

仮想ネットワーク ゲートウェイには、このサブネットが必要です。 クロスプレミス ネットワーク接続が必要ない場合は、ゲートウェイを設定せずにハブスポーク トポロジを使用することもできます。

少なくとものアドレス範囲を持つ 26 という名前のサブネットを作成します。 /26アドレス範囲は、サブネットに十分なスケーラビリティ構成オプションを提供し、将来的にゲートウェイ サイズの制限に達するのを防ぎ、より多くの ExpressRoute 回線に対応できるようにします。 ゲートウェイの設定の詳細については、「 VPN ゲートウェイを使用したハイブリッド ネットワーク」を参照してください。

AzureFirewallSubnet

Create a subnet named AzureFirewallSubnet with an address range of at least /26. スケールに関係なく、/26 のアドレス範囲は推奨サイズであり、将来的なサイズ制限がカバーされます。 このサブネットでは、ネットワーク セキュリティ グループ (NSG) がサポートされません。

Azure Firewall には、このサブネットが必要です。 パートナー ネットワーク仮想アプライアンス (NVA) を使用する場合は、そのネットワーク要件に従ってください。

スポーク ネットワーク接続

仮想ネットワーク ピアリングまたは接続グループは、仮想ネットワーク間の非推移的な関係です。 スポーク仮想ネットワークが相互に接続する必要がある場合は、それらのスポーク間にピアリング接続を追加するか、同じネットワーク グループに配置します。

Azure Firewall または NVA を介したスポーク接続

仮想ネットワークあたりの仮想ネットワーク ピアリングの数は制限されています。 相互に接続する必要のあるスポークが多数ある場合、ピアリング接続が不足することがあります。 接続グループにも制限があります。 For more information, see Networking limits and Connected groups limits.

このシナリオでは、ユーザー定義ルート (UDR) を使用して、スポークのトラフィックを Azure Firewall、またはハブでルーターとして機能する別の NVA に強制的に送信することを検討してください。 この変更により、スポークを相互に接続できます。 この構成をサポートするには、強制トンネリング構成を有効にした Azure Firewall を実装する必要があります。 詳細については、「 Azure Firewall の強制トンネリング」を参照してください。

このアーキテクチャ設計のトポロジにより、エグレス フローが円滑化されます。 Azure Firewall は主にエグレス セキュリティを目的としていますが、イングレス ポイントになることも可能です。 ハブ NVA イングレス ルーティングの詳細については、「 仮想ネットワークのファイアウォールと Application Gateway」を参照してください。

ハブ ゲートウェイを介したリモート ネットワークへのスポーク接続

ハブ ゲートウェイを介してリモート ネットワークと通信するようにスポークを構成するには、仮想ネットワーク ピアリングまたは接続ネットワーク グループを使用できます。

To use virtual network peerings, in the virtual network Peering setup:

  • Configure the peering connection in the hub to Allow gateway transit.
  • リモート仮想ネットワークのゲートウェイを使用するように、各スポークでピアリング接続を構成します。
  • Configure all peering connections to Allow forwarded traffic.

詳細については、「 仮想ネットワーク ピアリングの作成」を参照してください。

接続ネットワーク グループを使用するには、次の手順を実行します。

  1. Virtual Network Manager で、ネットワーク グループを作成し、メンバー仮想ネットワークを追加します。
  2. ハブ アンド スポーク接続構成を作成します。
  3. スポーク ネットワーク グループの場合は、ゲートウェイとして [ハブ] を選択します。

詳細については、「 Azure Virtual Network Manager を使用したハブ アンド スポーク トポロジの作成」を参照してください。

スポーク ネットワーク通信

スポーク仮想ネットワークが相互に通信できるようにするには、主に次の 2 つの方法があります。

  • ファイアウォールやルーターなどの NVA 経由の通信。 この方法では、2 つのスポーク間にホップが発生します。
  • スポーク間の仮想ネットワーク ピアリングまたは Virtual Network Manager 直接接続を使用した通信。 この方法では、2 つのスポーク間のホップは発生せず、待機時間を最小限に抑えるために推奨されます。
  • Private Link を使用して、個々のリソースを他の仮想ネットワークに選択的に公開できます。 たとえば、ピアリングやルーティングの関係を形成したり維持したりする必要なく、内部ロード バランサーを別の仮想ネットワークに公開します。

For more information on spoke-to-spoke networking patterns, see Spoke-to-spoke networking.

NVA を介した通信

スポーク間の接続が必要な場合は、ハブに Azure Firewall または別の NVA をデプロイすることを検討してください。 その後、スポークからファイアウォールまたは NVA にトラフィックを転送するルートを作成します。その後、そこから 2 番目のスポークにルーティングできます。 このシナリオでは、転送されたトラフィックを許可するようにピアリング接続を構成する必要があります。

Azure Firewall を使用したスポーク間のルーティングを示す図

VPN ゲートウェイを使用して、スポーク間でトラフィックをルーティングすることもできますが、この選択は待機時間とスループットに影響します。 構成の詳細については、 仮想ネットワーク ピアリングの VPN ゲートウェイ転送の構成に関するページを参照してください。

多数のスポークに合わせてハブを拡張するために、ハブで共有するサービスを評価します。 たとえば、ハブがファイアウォール サービスを提供する場合は、複数のスポークを追加するときにファイアウォール ソリューションの帯域幅の制限を検討します。 このような一部の共有サービスを第 2 レベルのハブに移動できます。

スポーク ネットワーク間の直接通信

ハブ仮想ネットワークを通過せずにスポーク仮想ネットワーク間で直接接続するには、スポーク間のピアリング接続を作成するか、ネットワーク グループの直接接続を可能にします。 同じ環境とワークロードの一部であるスポーク仮想ネットワークへのピアリングまたは直接接続を制限することをお勧めします。

Virtual Network Manager を使用する場合は、スポーク仮想ネットワークをネットワーク グループに手動で追加したり、定義した条件に基づいてネットワークを自動的に追加したりできます。

次の図は、スポーク間の直接接続に Virtual Network Manager を使用する方法を示しています。

スポーク間の直接接続に Virtual Network Manager を使用する方法を示す図。

Considerations

以降の考慮事項には、ワークロードの品質向上に使用できる一連の基本原則である Azure "Well-Architected Framework" の要素が組み込まれています。 詳細については、「 Microsoft Azure Well-Architected Framework」を参照してください。

Reliability

信頼性により、アプリケーションは顧客に対するコミットメントを確実に満たすことができます。 詳細については、「信頼性の重要な要素の概要」を参照してください。

Use Availability zones for Azure services in the hub that support them.

一般に、リージョンごとに少なくとも 1 つのハブを作成し、スポークを同じリージョンのハブにのみ接続することをお勧めします。 この構成は、1 つのリージョンのハブで障害が発生し、関連のないリージョンで広範囲にわたるネットワーク ルーティングエラーが発生するのを回避するために、バルクヘッド リージョンに役立ちます。

高可用性を確保するために、ExpressRoute に加えてフェールオーバー用の VPN を使用できます。 VPN フェールオーバーで ExpressRoute を使用してオンプレミス ネットワークを Azure に接続する 方法に関するページを参照し、ガイダンスに従って Azure ExpressRoute の回復性を設計および設計します。

Azure Firewall が FQDN アプリケーション規則を実装する方法により、ファイアウォールを通過するすべてのリソースが、ファイアウォール自体と同じ DNS プロバイダーを使用していることを確認します。 これを行わないと、ファイアウォールの FQDN の IP 解決が、同じ FQDN のトラフィック発信元の IP 解決と異なるため、Azure Firewall によって正当なトラフィックがブロックされる可能性があります。 スポーク DNS 解決の一部として Azure Firewall プロキシを組み込むことは、FQDN がトラフィック発信元と Azure Firewall の両方と同期していることを確認するための 1 つのソリューションです。

セキュリティ

セキュリティは、重要なデータやシステムの意図的な攻撃や悪用に対する保証を提供します。 詳細については、「セキュリティ設計レビューチェックリスト」を参照してください。

DDoS 攻撃から保護するには、任意の境界仮想ネットワークで Azure DDOS Protection を有効にします。 パブリック IP を持つリソースは、DDoS 攻撃の影響を受けやすくなります。 ワークロードがパブリックに公開されていない場合でも、次のような保護が必要なパブリック IP が引き続き存在します。

  • Azure Firewall のパブリック IP
  • VPN ゲートウェイのパブリック IP
  • ExpressRoute のコントロール プレーンのパブリック IP

不正アクセスのリスクを最小限に抑え、厳格なセキュリティ ポリシーを適用するには、ネットワーク セキュリティ グループ (NSG) で常に明示的な拒否規則を設定します。

Azure Firewall Premium バージョンを使用して、TLS 検査、ネットワーク侵入検出および防止システム (IDPS)、URL フィルタリングを有効にします。

Virtual Network Manager のセキュリティ

セキュリティ規則のベースライン セットを確保するには、 セキュリティ管理者規則 をネットワーク グループ内の仮想ネットワークに関連付ける必要があります。 セキュリティ管理規則は NSG 規則よりも優先され、NSG 規則の前に評価されます。 NSG 規則と同様に、セキュリティ管理規則では優先順位付け、サービス タグ、L3-L4 プロトコルがサポートされます。 詳細については、「 Virtual Network Manager のセキュリティ管理者ルール」を参照してください。

Use Virtual Network Manager deployments to facilitate controlled rollout of potentially breaking changes to network group security rules.

Cost Optimization

コストの最適化は、不要な経費を削減し、運用効率を向上させる方法です。 詳細については、「コストの最適化設計レビューチェックリスト」を参照してください。

ハブ アンド スポーク ネットワークをデプロイして管理するときは、コストに関連する次の項目について検討します。 詳細については、「 仮想ネットワークの価格」を参照してください。

Azure Firewall のコスト

このアーキテクチャでは、ハブ ネットワークに Azure Firewall インスタンスをデプロイします。 複数のワークロードで使用される共有ソリューションとして Azure Firewall デプロイを使用すると、他の NVA と比較してクラウド コストを大幅に節約できます。 詳細については、「 Azure Firewall とネットワーク仮想アプライアンス」を参照してください。

デプロイされたすべてのリソースを効果的に使用するには、適切な Azure Firewall サイズを選択します。 必要な機能と、現在のワークロード セットに最適な層を決定します。 使用可能な Azure Firewall SKU の詳細については、「Azure Firewall とは」を参照してください。

Direct peering

スポーク間で直接ピアリングまたはその他の非ハブ ルーティング通信を選択的に使用すると、Azure Firewall 処理のコストを回避できます。 データベース同期や大規模なファイル コピー操作など、高スループットでリスクの低いスポーク間の通信を行うワークロードを持つネットワークでは、節約が大きくなる可能性があります。

Operational Excellence

オペレーショナル エクセレンスは、アプリケーションをデプロイし、運用環境で実行し続ける運用プロセスを対象としています。 詳細については、「オペレーショナル エクセレンス設計レビュー チェックリスト」を参照してください。

Azure Bastion、Azure Firewall、クロスプレミス ゲートウェイなど、すべてのサービスの診断設定を有効にします。 操作にとって意味のある設定を決定します。 過度のコストを回避するために意味のない設定をオフにします。 Azure Firewall などのリソースは、ログ記録によって詳細になり、高い監視コストが発生する可能性があります。

Use Connection monitor for end-to-end monitoring to detect anomalies and to identify and troubleshoot network issues.

Azure Network Watcher を使用して、Traffic Analytics を使用して、トラフィックが最も多い仮想ネットワーク内のシステムを表示するなど、ネットワーク コンポーネントの監視とトラブルシューティングを行います。 ボトルネックが問題になる前に、ボトルネックを視覚的に特定できます。

ExpressRoute を使用している場合は、 ExpressRoute トラフィック コレクター を使用して、ExpressRoute 回線経由で送信されたネットワーク フローのフロー ログを分析できます。 ExpressRoute Traffic Collector を使用すると、Microsoft エンタープライズ エッジ ルーター経由で流れるトラフィックを可視化できます。

HTTP 以外のプロトコルや SQL Server を構成する場合は、Azure Firewall で FQDN ベースの規則を使用します。 FQDN を使用すると、個々の IP アドレスの管理に対する管理上の負担が軽減されます。

ピアリングの要件に基づいて IP アドレス指定を計画し、クロスプレミスの場所と Azure の場所でアドレス空間が重複しないようにします。

Azure Virtual Network Manager を使用した自動化

接続とセキュリティ制御を一元的に管理するには、 Azure Virtual Network Manager を 使用して新しいハブ アンド スポーク仮想ネットワーク トポロジを作成するか、既存のトポロジをオンボードします。 Virtual Network Manager を使用すると、ハブ アンド スポーク ネットワーク トポロジが、複数のサブスクリプション、管理グループ、およびリージョン間で将来の大規模な成長に備えて準備されます。

Virtual Network Manager のユース ケース シナリオの例を次に示します。

  • ビジネス ユニットやアプリケーション チームなどのグループに対するスポーク仮想ネットワーク管理の民主化。 民主化により、仮想ネットワーク間接続とネットワーク セキュリティ規則の要件が多数発生する可能性があります。
  • アプリケーションのグローバル フットプリントを確保することを目的とした、複数の Azure リージョンでの複数のレプリカ アーキテクチャの標準化。

To ensure uniform connectivity and network security rules, you can use network groups to group virtual networks in any subscription, management group, or region under the same Microsoft Entra tenant. 動的または静的なメンバーシップの割り当てを使用して、仮想ネットワークをネットワーク グループに自動または手動でオンボードできます。

You define discoverability of the virtual networks that Virtual Network Manager manages by using Scopes. この機能によって、ネットワーク マネージャー インスタンスの望ましい数についての柔軟性が提供され、これにより仮想ネットワーク グループの管理のさらなる民主化が可能になります。

To connect spoke virtual networks in the same network group to each other, use Virtual Network Manager to implement virtual network peering or direct connectivity. Use the global mesh option to extend mesh direct connectivity to spoke networks in different regions. 次の図は、リージョン間のグローバル メッシュ接続を示しています。

リージョン上のスポーク グローバル メッシュ直接接続を示す図。

ネットワーク グループ内の仮想ネットワークを、セキュリティ管理規則のベースライン セットに関連付けることができます。 ネットワーク グループのセキュリティ管理規則は、スポーク仮想ネットワークの所有者がベースライン セキュリティ規則を上書きするのを防ぐ一方、所有者独自のセキュリティ規則と NSG のセットを個別に追加できるようにします。 ハブ アンド スポーク トポロジでセキュリティ管理者ルールを使用する例については、「 チュートリアル: セキュリティで保護されたハブアンドスポーク ネットワークを作成する」を参照してください。

To facilitate a controlled rollout of network groups, connectivity, and security rules, Virtual Network Manager configuration deployments help you safely release potentially breaking configuration changes to hub and spoke environments. 詳細については、「 Azure Virtual Network Manager での構成のデプロイ」を参照してください。

ルート構成の作成と保守のプロセスを簡素化および合理化するために、 Azure Virtual Network Manager でユーザー定義ルート (UDR) の自動管理を使用できます。

IP アドレスの管理を簡略化して一元化するには、 Azure Virtual Network Manager で IP アドレス管理 (IPAM) を使用できます。 IPAM は、オンプレミスとクラウドの仮想ネットワーク間での IP アドレス空間の競合を防ぎます。

Virtual Network Manager の使用を開始するには、「 Azure Virtual Network Manager を使用したハブ アンド スポーク トポロジの作成」を参照してください。

Performance Efficiency

パフォーマンス効率とは、ユーザーからの要求に合わせて効率的な方法でワークロードをスケーリングできることです。 詳細については、「 パフォーマンス効率の柱の概要」を参照してください。

For workloads that communicate from on-premises to virtual machines in an Azure virtual network that require low latency and high bandwidth, consider using ExpressRoute FastPath. FastPath を使用すると、ExpressRoute 仮想ネットワーク ゲートウェイをバイパスして、パフォーマンスを向上させ、オンプレミスから仮想ネットワーク内の仮想マシンに直接トラフィックを送信できます。

For spoke-to-spoke communications that require low-latency, consider configuring spoke-to-spoke networking.

Choose the appropriate gateway SKU that meet your requirements, such as number of point-to-site or site-to-site connections, required packets-per-second, bandwidth requirements, and TCP flows.

SAP やストレージへのアクセスなどの待機時間の影響を受けやすいフローの場合は、Azure Firewall をバイパスするか、ハブ経由でルーティングすることを検討してください。 Azure Firewall によって導入された待機時間をテストして、決定を通知することができます。 You can use features such as VNet peering that connects two or more networks or Azure Private Link that enables you to connect to a service over a private endpoint in your virtual network.

侵入検出および防止システム (IDPS) など、Azure Firewall で特定の機能を有効にすると、スループットが低下することを理解します。 詳細については、「 Azure Firewall のパフォーマンス」を参照してください。

このシナリオのデプロイ

このデプロイには、1 つのハブ仮想ネットワークと 2 つの接続されたスポークが含まれており、Azure Firewall インスタンスと Azure Bastion ホストもデプロイされます。 必要に応じて、最初のスポーク ネットワーク内の VM と VPN ゲートウェイをデプロイに含めることができます。 仮想ネットワーク ピアリングまたは Virtual Network Manager 接続グループを選択して、ネットワーク接続を作成できます。 それぞれの方法には、いくつかのデプロイ オプションがあります。
