教程：为 Azure Data Box 连接电缆并连接到它

2025-08-12

本教程介绍了如何为 Azure Data Box 连接电缆、连接到它以及将其打开。

本教程中，您将学习如何：

为 Data Box 连接电缆
连接到 Data Box

先决条件

在开始之前，请确保：

你已订购 Azure Data Box。
- 有关导入订单，请参阅教程：订购 Azure Data Box。
- 有关导出订单，请参阅教程：订购 Azure Data Box
已收到 Data Box，并且门户中的订单状态为“已送达”。
- 透明袋中有一个发货标签贴在当前标签下的设备上。请确保此标签安全，因为将使用它退回货物。
- 欧洲的某些区域收到的设备可能会带包装盒。请确保拆除设备的包装，并保留包装盒供回寄使用。
已看完 Data Box 安全准则。
你收到了一根用于 120 TB 或 525 TB 存储设备的停电电缆。
你有一台主机，其中的数据需复制到 Data Box。主机必须
- 运行支持的操作系统。
- 连接到高速网络。建议你至少建立一个 100-GbE 连接。如果没有 100-GbE 连接可用，可以使用 10-GbE 或 1-GbE 数据链接，但复制速度会受影响。
必须能够使用平坦的表面来放置 Data Box。如需将设备置于标准的机架上，则需要数据中心机架中的一个 7U 槽。可以将设备平放或直放在机架中。
你有以下电缆可用于将 Data Box 连接到主计算机。建议使用这些电缆，但是，下一代设备也能使用 10G 电缆。
- 2 x 10G-BaseT RJ-45 电缆（CAT-5e 或 CAT6）
- 2 x 100-GbE QSFP28 被动直接连接电缆（与 DATA 1、DATA 2 网络接口一起使用）
重要
- Data Box Next-gen 120 TB 和 525 TB 设备使用 QSFP28 电缆（例如，Q28-PC01 100G DAC QSFP28 被动直接连接铜孪生电缆）。

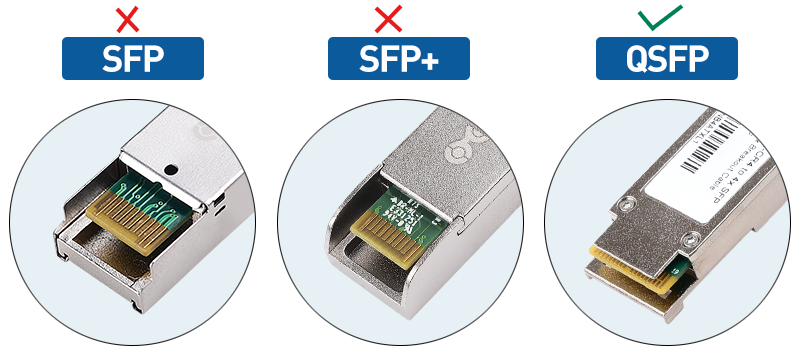

- 若要将 SFP+/SFP28 电缆连接到 Data Box Next-gen 设备，请使用适当的适配器。例如，QSFP 到 SFP+ 适配器包括 Mellanox MAM1Q00A-QSA 或 Cisco 100G QSFP28。
- 若要使用 Mellanox MAM1Q00A-QSA 适配器或其他兼容适配器将 QSFP28 设备连接到 LC 光纤后端，需要：
  - 将 QSFP28 端口转换为 SFP+ 或 SFP28 槽的 Mellanox MAM1Q00A-QSA 适配器。
  - 与 LC 光纤主干匹配的兼容光学 SFP+ 或 SFP28 接收器（例如，用于多模式光纤的 SFP+ SR 或单模式光纤的 SFP+ LR）。
  - LC 光纤电缆，用于将纤维连接到光纤主干。

连接设备电缆

执行以下步骤来连接设备电缆。

检查设备是否有任何改动的痕迹或任何明显的损坏。如果设备已被篡改或严重损坏，请不要继续操作。请立即联系Microsoft支持部门，以帮助你评估设备是否处于良好工作状态，以及是否需要寄送更换设备。
将设备运输到你希望为其通电的位置。将设备放置在一个平面上。也可以将设备放置在标准机架上。

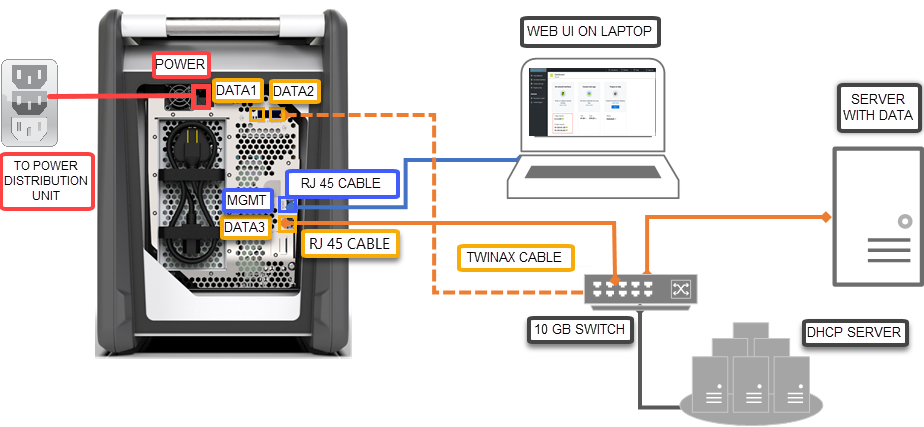

连接电源线和网络电缆。对于常见配置，连接电缆后的设备的底板如下所示。可以根据环境从其他布线选项中进行选择。
1. 将电源线连接到所标示的电源输入位置。电源线的另一端应当连接到配电装置。
2. 将 RJ-45 CAT 6 电缆的一端连接到 MGMT 端口，将另一端连接到笔记本电脑。
3. 将 RJ-45 CAT 6A 电缆的一端连接到 DATA 3 端口。如果通过 RJ-45 CAT 6A 电缆进行连接，则 DATA 3 配置为 100 GbE;如果通过 RJ-45 CAT 6 电缆连接，则数据 3 配置为 10/1 GbE。
4. 根据您要进行数据传输的网络接口，最多使用两条 100-GbE QSFP28 电缆分别连接到 DATA 1 和 DATA 2 端口。
5. 数据端口的另一端通过 100-GbE 交换机连接到主计算机。

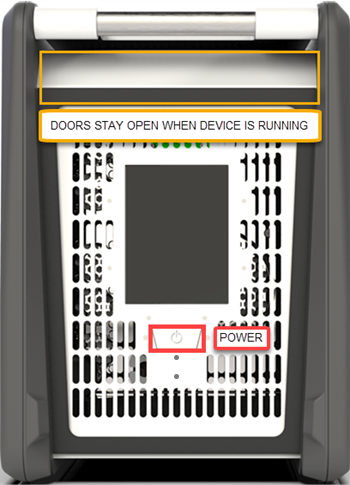

在设备的前面操作面板上找到电源按钮。打开设备。

你已订购 Azure Data Box。
- 有关导入订单，请参阅教程：订购 Azure Data Box。
- 有关导出订单，请参阅教程：订购 Azure Data Box
已收到 Data Box，并且门户中的订单状态为“已送达”。
- 透明袋中有一个发货标签贴在当前标签下的设备上。请确保此标签安全，因为将使用它退回货物。
- 欧洲的某些区域收到的设备可能会带包装盒。请确保拆除设备的包装，并保留包装盒供回寄使用。
已看完 Data Box 安全准则。
你收到了一根用于 100 TB 存储设备的地面电源线。
你有一台用于将数据（导入订单）复制到或从 Data Box 复制数据（导出订单）的主计算机。主机必须
- 运行支持的操作系统。
- 连接到高速网络。强烈建议你至少建立一个 10-GbE 连接。如果 10-GbE 连接不可用，则可使用 1-GbE 数据链路，但复制速度会受影响。
必须能够使用平坦的表面来放置 Data Box。如需将设备置于标准的机架上，则需要数据中心机架中的一个 7U 槽。可以将设备平放或直放在机架中。
你已经采购了以下电缆，用于将 Data Box 连接到主机。
- 一个或多个 10-GbE SFP+ 双轴铜或 SFP+ 光纤电缆（与 DATA 1、DATA 2 网络接口一起使用）。 Data Box 具有 Mellanox ConnectX-3® Pro EN Dual-Port 10GBASE-T Adapters w/ PCI Express 3.0 网络接口，因此兼容此接口的电缆应正常工作。例如，CISCO SFP-H10GB-CU3M 10GBASE-CU TWINAX SFP +3M 电缆用于内部测试。有关详细信息，请参阅 Mellanox 中支持的电缆和交换机列表。
- 一条 RJ-45 CAT 6 网线（与 MGMT 网络接口配合使用）
- 一根 RJ-45 CAT 6A 网线或一根 RJ-45 CAT 6 网线（用于 DATA 3 网络接口，分别配置为 10 Gbps 或 1 Gbps）

连接设备电缆

执行以下步骤来连接设备电缆。

检查设备是否有任何改动的痕迹或任何明显的损坏。如果设备已被篡改或严重损坏，请不要继续操作。请立即联系Microsoft支持部门，以帮助你评估设备是否处于良好工作状态，以及是否需要寄送更换设备。
将设备运输到你希望为其通电的位置。将设备放置在一个平面上。也可以将设备放置在标准机架上。
连接电源线和网络电缆。对于常见配置，连接电缆后的设备的底板如下所示。可以根据环境从其他布线选项中进行选择。
1. 将电源线连接到所标示的电源输入位置。电源线的另一端应当连接到配电装置。
2. 将 RJ-45 CAT 6 电缆的一端连接到 MGMT 端口，将另一端连接到笔记本电脑。
3. 将 RJ-45 CAT 6A 电缆的一端连接到 DATA 3 端口。如果通过 RJ-45 CAT 6A 电缆进行连接，则 DATA 3 配置为 10 GbE，如果通过 RJ-45 CAT 6 电缆进行连接，则配置为 1 GbE。
4. 根据要连接的网络接口进行数据传输，使用最多两根 10-GbE SFP+ 双轴铜或 SFP+ 光纤电缆分别连接 DATA 1 和 DATA 2 端口。
5. 来自数据端口的另一端通过 10-GbE 交换机连接到主计算机。
在设备的前面操作面板上找到电源按钮。打开设备。

连接到设备

按照下载和导入证书的步骤进行操作后，请执行以下步骤，以使用本地 Web UI 和门户 UI 设置设备。从 Azure 门户下载的证书将用于连接到 Web UI 和 Azure Blob 存储 REST API。

在使用的笔记本上配置以太网适配器以通过静态 IP 地址 192.168.100.5 和子网 255.255.255.0 连接到设备。
连接到设备的 MGMT 端口并访问其位于 https://192.168.100.10. 的本地 Web UI 从打开设备算起，进行此连接可能需要长达 5 分钟的时间。
此时将显示本地 Web UI 的“登录”页面。确保设备序列号在门户 UI 和本地 Web UI 中匹配。设备此时处于锁定状态。

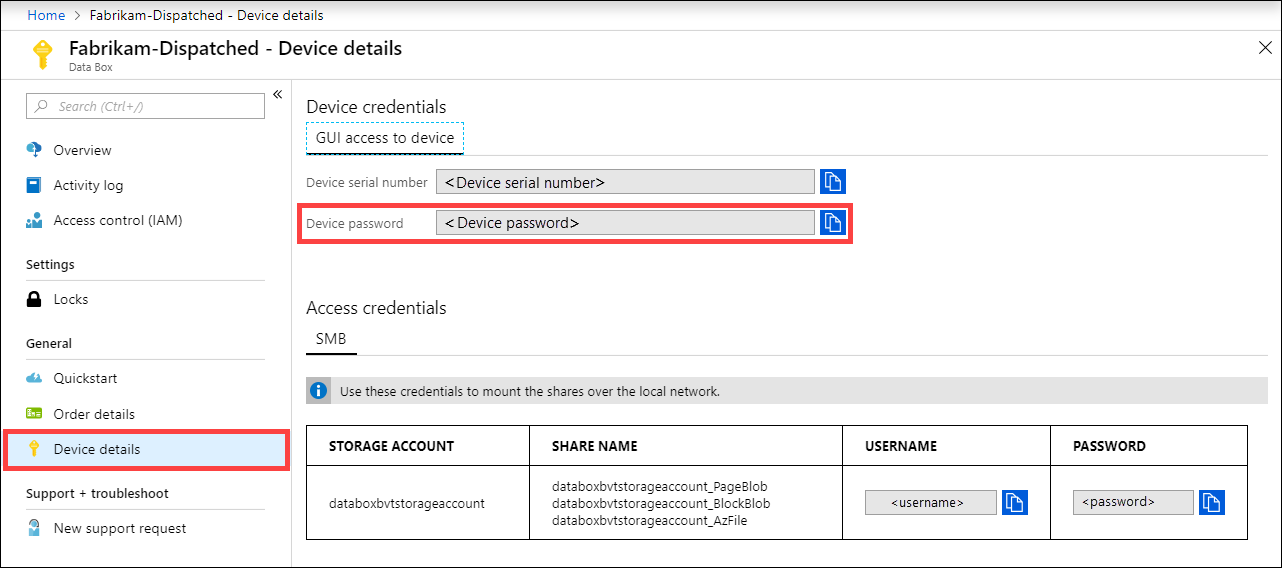

若要获取设备密码，请登录 Azure 门户，然后打开订单。转到常规>设备详细信息。复制设备密码。
提供你在上一步骤中从 Azure 门户获取的设备密码来登录到设备的本地 Web UI。单击登录。

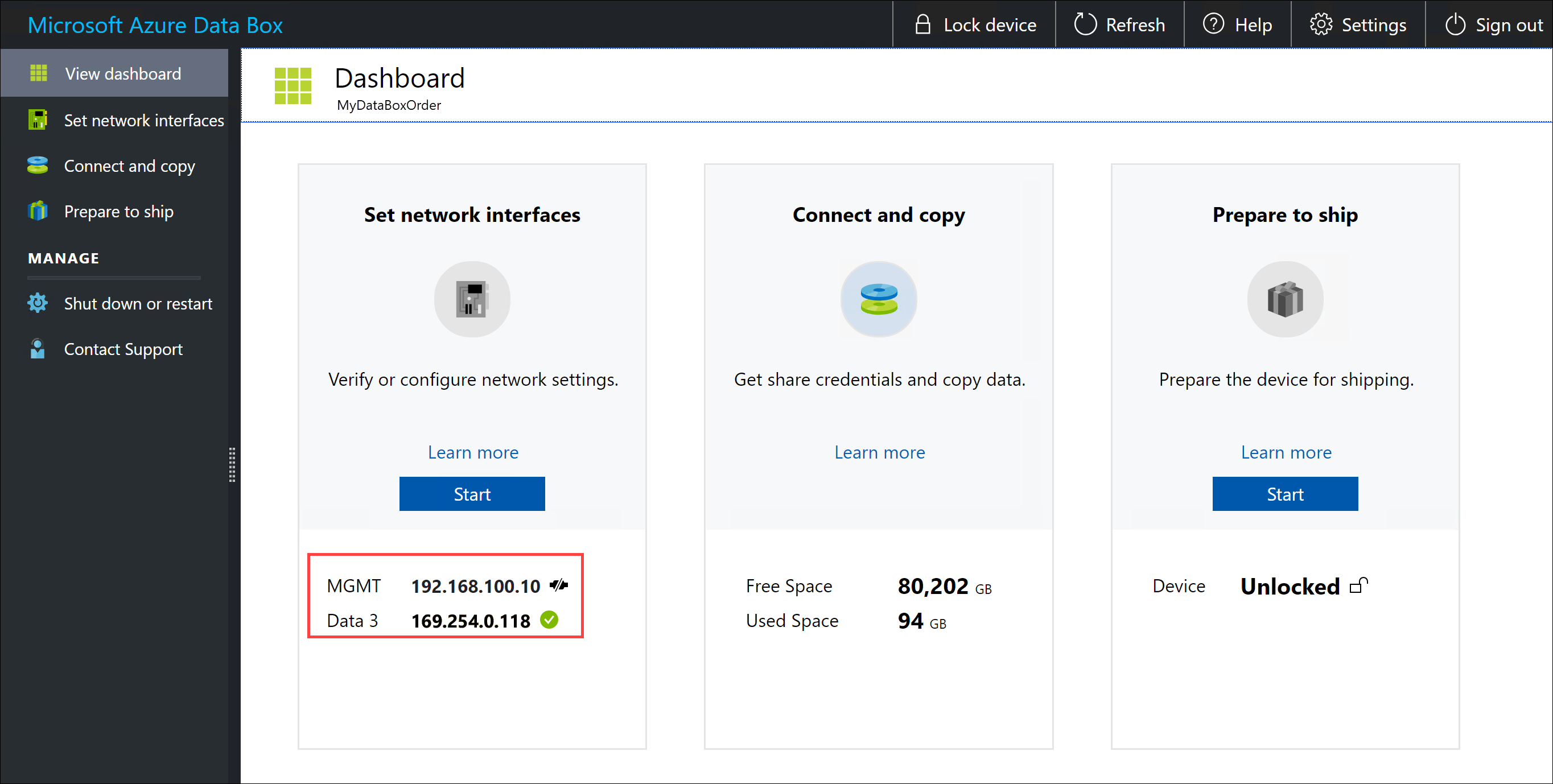

在“仪表板”上，确保已配置了网络接口。
- 如果在环境中启用了 DHCP，则会自动配置网络接口。
- 如果未启用 DHCP，请转到“设置网络接口”，并根据需要分配静态 IP。
