チュートリアル: Azure portal を使用して VPN ゲートウェイを作成、管理する

このチュートリアルでは、Azure portal を使った仮想ネットワーク ゲートウェイ (VPN ゲートウェイ) の作成と管理について説明します。 この VPN ゲートウェイは、VPN Gateway を使用して仮想ネットワーク内のリソースに安全にアクセスできるようにする接続アーキテクチャの一部分です。

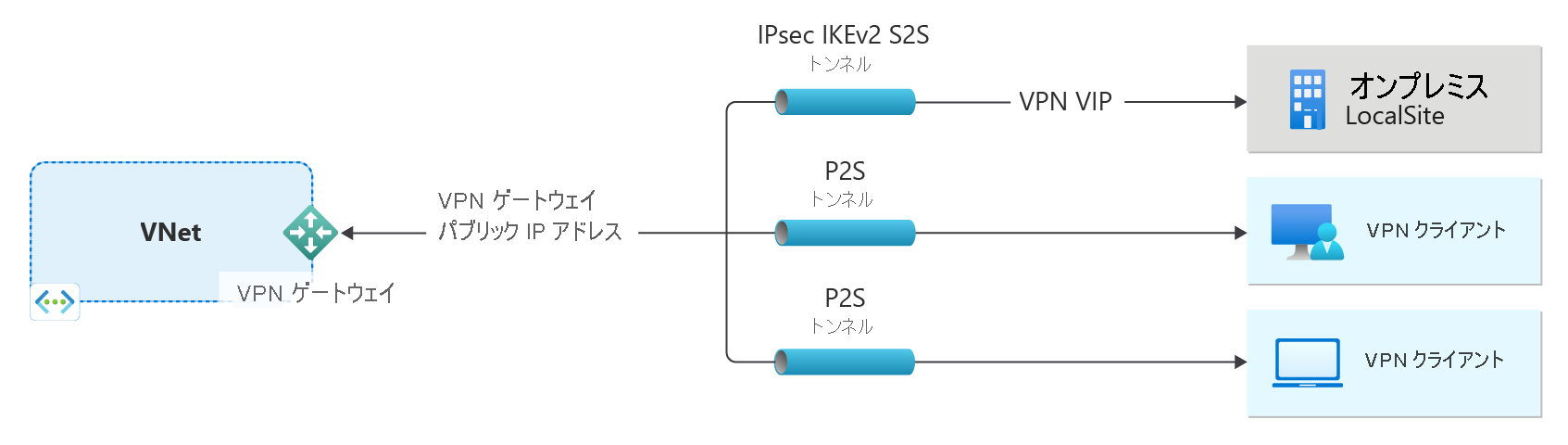

仮想ネットワークと VPN ゲートウェイを示す図。

  • 図の左側には、この記事の手順を使って作成する仮想ネットワークと VPN ゲートウェイが示されています。
  • 図の右側に示すように、後でさまざまな種類の接続を追加できます。 たとえば、サイト間接続やポイント対サイト接続を作成できます。 構築できるさまざまな設計アーキテクチャを確認するには、「VPN Gateway の設計」を参照してください。
  • Azure VPN Gateway の詳細については、「 Azure VPN Gateway とは」を参照してください。 このチュートリアルで使用する構成設定の詳細については、「VPN Gateway の構成設定について」を参照してください。

このチュートリアルでは、以下の内容を学習します。

  • 仮想ネットワークを作成します。
  • アクティブ/アクティブ モードのゾーン冗長 VPN ゲートウェイを作成します。
  • ゲートウェイのパブリック IP アドレスを表示する。
  • VPN ゲートウェイ SKU をアップグレードします。
  • VPN ゲートウェイのリセット。

注

この記事の手順では、ゲートウェイ SKU VpnGw2AZ を使用します。これは、Azure 可用性ゾーンをサポートする SKU です。 2025 年 5 月より、可用性ゾーンがそのリージョンでサポートされているかどうかに関係なく、すべてのリージョンで AZ SKU が受け入れられます。 ゲートウェイ SKU の詳細については、「ゲートウェイ SKU について」を参照してください。

前提条件

アクティブなサブスクリプションを含む Azure アカウントが必要です。 ない場合は、無料で作成してください。

仮想ネットワークの作成

この記事では、Azure portal を使用して仮想ネットワークを作成します。 別のツールまたは方法を使用して仮想ネットワークを作成することもできます。 詳細または手順については、「 仮想ネットワークの作成」を参照してください。 この演習では、仮想ネットワークでは 、Azure Bastion や DDoS Protection などの追加サービスの構成は必要ありません。 ただし、これらのサービスを使用する場合は追加できます。

設定 値の例
リソース グループ TestRG1
仮想ネットワーク名 VNet1
リージョン 米国東部
IPv4 アドレス空間 10.1.0.0/16
サブネット名 FrontEnd
サブネットのアドレス空間 10.1.0.0/24
  1. Azure portal にサインインします。
  2. ポータル ページの上部にある [リソース、サービス、ドキュメントの検索 (G+/)] に「仮想ネットワーク」と入力します。 Marketplace の検索結果から [仮想ネットワーク] を選び、[仮想ネットワーク] ページを開きます。
  3. [仮想ネットワーク] ページの [作成] を選び、[仮想ネットワークの作成] ページを開きます。
  4. [ 基本 ] タブに必要な値を入力します。
  5. [次へ] または [セキュリティ] を選んで、[セキュリティ] タブに移動します。この演習では、このページのすべてのサービスについて既定値のままにします。
  6. [ IP アドレス] を 選択して [ IP アドレス] タブに移動します。[ IP アドレス] タブで 、必要な設定を構成します。
  7. [IP アドレス] ページを確認し、不要なアドレス空間またはサブネットを削除します。
  8. [確認と作成] を選択して、仮想ネットワークの設定を検証します。
  9. 設定が検証されたら、[作成] を選んで仮想ネットワークを作成します。

ゲートウェイ サブネットの作成

仮想ネットワーク ゲートウェイ リソースは、GatewaySubnet という名前の特定のサブネットにデプロイされます。 ゲートウェイ サブネットは、仮想ネットワークの構成時に指定する仮想ネットワーク IP アドレス範囲に含まれます。

GatewaySubnet という名前のサブネットが存在しない場合、VPN ゲートウェイを作成するときにエラーが発生します。 作成するゲートウェイ サブネットは /27 (またはそれ以上) を使用するものにすることをお勧めします。 たとえば、/27 や /26 です。 ゲートウェイ サブネットの詳細については、「 VPN Gateway の設定 - ゲートウェイ サブネット」を参照してください。

  1. 仮想ネットワークのページの左側ペインで [サブネット] を選んで、[サブネット] ページを開きます。
  2. ページの上部にある [ + サブネット ] を選択して、[ サブネットの追加] ウィンドウを開きます。
  3. サブネットの目的で、ドロップダウンから [Virtual Network Gateway] を選択します。
  4. 名前には「GatewaySubnet」が自動的に入力されます。 必要に応じて、開始 IP アドレスとサイズを調整します。 たとえば、 10.1.255.0/27 などです。
  5. ページの他の値は調整しないでください。 [ 追加] をクリックしてサブネットを追加します。

仮想ネットワークへのサブネットの追加の詳細については、「仮想ネットワーク サブネットの 追加、変更、または削除」を参照してください。 仮想ネットワークにアドレス範囲を追加する手順については、「アドレス範囲の 追加または削除」を参照してください。

重要

ゲートウェイ サブネット上の NSG はサポートされていません。 ネットワーク セキュリティ グループをこのサブネットに関連付けると、仮想ネットワーク ゲートウェイ (VPN と ExpressRoute ゲートウェイ) が想定どおりに機能しなくなる可能性があります。 ネットワーク セキュリティ グループの詳細については、ネットワーク セキュリティ グループの概要に関するページを参照してください。

VPN ゲートウェイの作成

このセクションでは、仮想ネットワークのための仮想ネットワーク ゲートウェイ (VPN ゲートウェイ) を作成します。 選択したゲートウェイ SKU によっては、ゲートウェイの作成に 45 分以上かかる場合も少なくありません。 VPN ゲートウェイを作成するには、次の手順に従います。 VPN Gateway Basic SKU は PowerShell または CLI でのみ使用できます。

  1. [リソース、サービス、ドキュメントの検索 (G+/)] に「仮想ネットワーク ゲートウェイ」と入力します。 Marketplace の検索結果で [仮想ネットワーク ゲートウェイ] を見つけて選び、[仮想ネットワーク ゲートウェイの作成] ページを開きます。

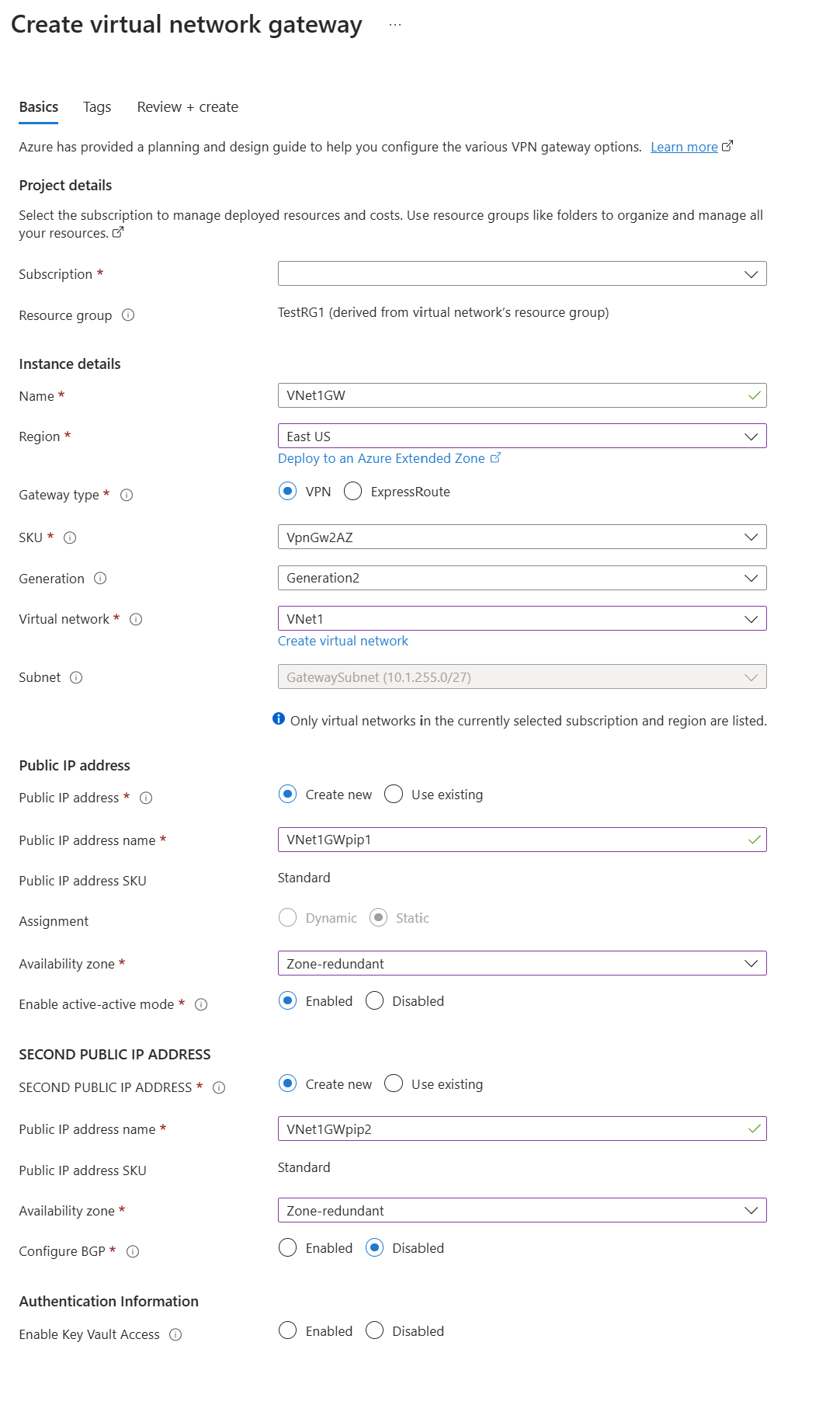

    [インスタンス] フィールドを示すスクリーンショット。

  2. [基本] タブで、[プロジェクトの詳細] と [インスタンスの詳細] の各値を入力します。

    設定 価値
    名前 例: VNet1GW
    リージョン ゲートウェイのリージョンは、仮想ネットワークと同じである必要があります。
    ゲートウェイの種類 [VPN] を選択します。 VPN Gateway では、仮想ネットワーク ゲートウェイの種類として VPN を使用します。
    SKU 例: VpnGw2AZ。 リージョンで可用性ゾーンがサポートされている場合は、AZ で終了するゲートウェイ SKU を選択することをお勧めします。
    世代 第 2 世代
    仮想ネットワーク 例: VNet1。 ドロップダウンで仮想ネットワークを使用できない場合は、選択したリージョンを調整する必要があります。
    サブネット 例: 10.1.255.0/27、VPN ゲートウェイを作成するには GatewaySubnet という名前のサブネットが必要です。 ゲートウェイ サブネットが自動入力 されておらず、この ページに作成するオプションが表示されない場合は、仮想ネットワーク ページに戻り、ゲートウェイ サブネットを作成します。

  1. [パブリック IP アドレス] の各値を指定します。 これらの設定では、VPN ゲートウェイに関連付けられるパブリック IP アドレス オブジェクトを指定します。 パブリック IP アドレスは、VPN ゲートウェイの作成時に、このオブジェクトに割り当てられます。 プライマリ パブリック IP アドレスが変わるのは、ゲートウェイが削除され、再度作成されたときのみです。

    設定 価値
    パブリック IP アドレス名 例: VNet1GWpip1
    可用性ゾーン この設定は、 可用性ゾーンをサポートするリージョンの AZ SKU で使用できます。 例: ゾーン冗長。
    アクティブ/アクティブ モードを有効にする - アクティブ/アクティブ ゲートウェイの利点を利用するには、[有効] を選択します。 アクティブ/アクティブ ゲートウェイには、追加のパブリック IP アドレスが必要です。
    - サイト間接続にこのゲートウェイを使用する予定の場合は、使用するアクティブ/アクティブなデザインを確認します。
    - アクティブ/アクティブ モードを利用するには、オンプレミス VPN デバイスとの接続を特別に構成する必要があります。
    - 一部の VPN デバイスはアクティブ/アクティブ モードをサポートしていません。 不明な場合は、VPN デバイス ベンダーにお問い合わせください。 アクティブ/アクティブ モードをサポートしていない VPN デバイスを使用している場合は、この設定に対して [無効] をオンにすることができます。
    2 番目のパブリック IP アドレス名 アクティブ/アクティブ モード ゲートウェイでのみ使用できます。 例: VNet1GWpip2
    可用性ゾーン 例: ゾーン冗長。
    BGP の構成 構成でこの設定が特に必要な場合を除き、[ 無効] を選択します。 この設定が必要な場合、既定の ASN は 65515 です。
    Key Vault アクセスを有効にする この設定を有効にする特定の要件がない限り、[ 無効] を選択します。

  2. [確認と作成] を選択して検証を実行します。

  3. 検証に合格したら、[作成] を選んで VPN ゲートウェイをデプロイします。

デプロイの状態は、ゲートウェイの [概要] ページで確認できます。 ゲートウェイが作成されたら、ポータルで仮想ネットワークを確認することで、ゲートウェイに割り当てられた IP アドレスを表示できます。 ゲートウェイは、接続されたデバイスとして表示されます。

パブリック IP アドレスの表示

仮想ネットワーク ゲートウェイに関連付けられているパブリック IP アドレスの一覧を表示するには、ポータル内でそのゲートウェイに移動します。

  1. [仮想ネットワーク ゲートウェイ ポータル] ページの [設定] で、[プロパティ] ページを開きます。
  2. IP アドレス オブジェクトに関する詳細情報を表示するには、関連付けられている IP アドレスのリンクをクリックします。

ゲートウェイ SKU をアップグレードする

ゲートウェイ SKU をアップグレードするための特定の規則があります。 すべての SKU をアップグレードできるわけではありません。 詳細については、「 ゲートウェイ SKU のアップグレード」を参照してください。

  1. 仮想ネットワーク ゲートウェイの [構成] ページに移動します。
  2. ページの右側にあるドロップダウン矢印を選んで、使用できる SKU の一覧を表示します。 一覧には、選択できる SKU のみが設定されていることに注意してください。
  3. SKU をドロップダウン リストから選択して変更内容を保存します。

ゲートウェイをリセットする

ゲートウェイをリセットしたときに行われる処理は、ゲートウェイの構成によって異なります。 詳細については、「VPN ゲートウェイまたは接続をリセットする」を参照してください。

  1. ポータルで、リセットする仮想ネットワーク ゲートウェイにアクセスします。
  2. [仮想ネットワーク ゲートウェイ] ページ上の、左側のペイン内で、スクロールして [ヘルプ] -> [リセット] を見つけます。
  3. [リセット] ページで、[リセット] を選択します。 このコマンドを実行すると、現在アクティブな Azure VPN Gateway のインスタンスが直ちに再起動されます。 ゲートウェイをリセットすると、VPN 接続にギャップが発生し、問題の将来の根本原因分析が制限されるおそれがあります。

リソースをクリーンアップする

今後このアプリケーションを使わない場合、または次のチュートリアルに進む場合は、これらのリソースを削除してください。

  1. ポータルの上部にある検索ボックスに、お使いのリソース グループの名前を入力し、検索結果からそれを選択します。
  2. [リソース グループの削除] を選択します。
  3. [リソース グループ名を入力してください] に、お使いのリソース グループを入力し、[削除] を選択します。

次のステップ

VPN ゲートウェイを作成した後、さらにゲートウェイの設定と接続を構成できます。 以下の記事には、最も一般的な構成のいくつかを作成するのに役立ちます。

サイト間 VPN 接続

VPN の接続 - ポイント対サイトの証明書認証

ポイント・ツー・サイト - Microsoft Entra ID 認証のVPN接続
