Azure Load Balancer のフローティング IP の構成

2025-04-21

ロードバランサーは、UDP と TCP の両方のアプリケーションに対していくつかの機能を提供します。

浮動IPアドレス

一部のアプリケーションシナリオでは、バックエンドプール内の 1 つの VM で複数のアプリケーションインスタンスが同じポートを使用することが望ましいか、または必須となります。ポートを再利用する一般的な例としては、高可用性のためにクラスタリングする、ネットワークの仮想アプライアンス、再暗号化なしに複数の TLS エンドポイントを公開する場合などが挙げられます。複数の規則でバックエンドポートを再利用するには、規則の定義でフローティング IP を有効にする必要があります。フローティング IP を有効にすると、柔軟性が向上します。

フローティング IP の状態	結果
フローティング IP が有効	Azure は、IP アドレスマッピングを Load Balancer のフロントエンド IP アドレスへ変更する
フローティング IP が無効	Azure で VM インスタンスの IP アドレスが公開される

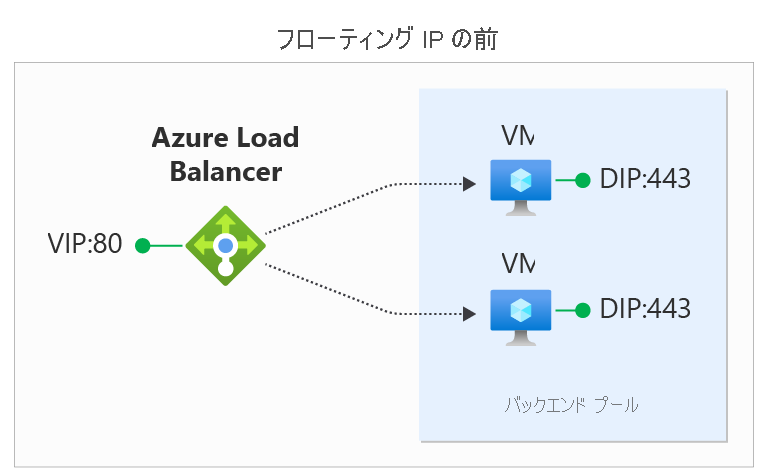

次の図は、フローティング IP の有効化の前と後における、IP アドレスマッピングの動作を示しています。この図は、フローティング IP を有効にする前の、ロードバランサー経由のネットワークトラフィックを示しています。

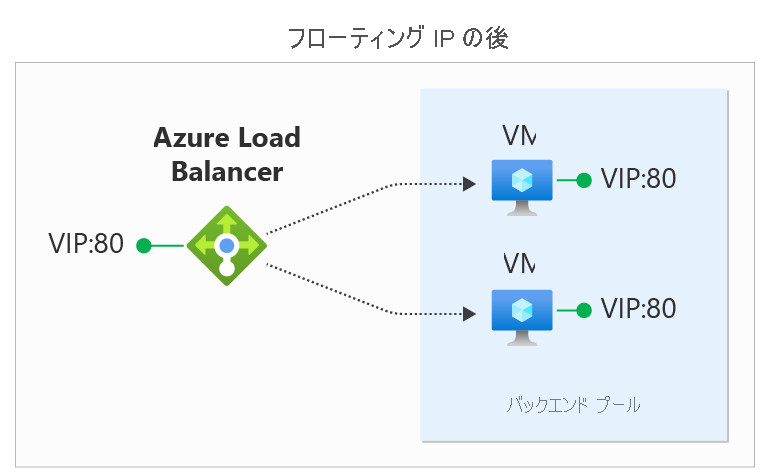

この図は、フローティング IP を有効にした後の、ロードバランサー経由のネットワークトラフィックを示しています。

フローティング IP は、Azure portal、REST API、CLI、PowerShell、または他のクライアントを使用してロードバランサー規則で構成します。フローティング IP を使用するには、規則の構成に加えて、仮想マシンのゲスト OS も構成する必要があります。

Floating IP 規則タイプは、いくつかのロードバランサーの構成パターンの基盤になります。現在使用できる 1 つの例として、1 つ以上の Always On 可用性グループリスナーの構成があります。これらのシナリオについては、今後徐々に文書化します。

フローティング IP のゲスト OS の構成

動作させるために、ロードバランサーのフロントエンド IP およびポート宛てのすべてのトラフィックを受信するように仮想マシンのゲスト OS を構成します。 VM の構成では、以下を行う必要があります。

ループバックネットワークインターフェイスを追加する
ロードバランサーのフロントエンド IP アドレスを使用したループバックを構成します
IP アドレスが割り当てられていないインターフェイスでもシステムがパケットを送受信できるようにします。 Windows システムでは、"弱いホスト" モデルを使用するようにインターフェイスを設定する必要があります。 Linux システムの場合、このモデルは通常、既定で使用されます。
フロントエンド IP ポートでのトラフィックを許可するようにホストファイアウォールを構成する。

注

以下の例では、すべて IPv4 を使用します。IPv6 を使用するには、"ipv4" を "ipv6" に置き換える必要があります。

Windows Server

展開

バックエンドプール内の各 VM に対して、サーバーの Windows コマンドプロンプトで次のコマンドを実行します。

VM 上にあるインターフェイス名の一覧を取得するには、次のコマンドを入力します。
```
netsh interface ipv4 show interface
```
VM NIC (Azure マネージド) の場合は、 インターフェイス名 を使用するインターフェイスの名前に置き換えた後、次のコマンドを入力します。
```
netsh interface ipv4 set interface <interface-name> weakhostreceive=enabled
```
追加したループバックインターフェイスごとに、ループバックインターフェイス名をループバックインターフェイスの名前に置き換え、floating-IP と floating-IPnetmask をロードバランサーのフロントエンド IP に対応する適切な値に置き換えた後、次のコマンドを入力します。
```
netsh interface ipv4 add addr <loopback-interface-name> <floating-IP> <floating-IPnetmask>
netsh interface ipv4 set interface <loopback-interface-name> weakhostreceive=enabled  weakhostsend=enabled
```
最後に、ゲストホストでファイアウォールを使用する場合は、トラフィックが適切なポートで VM に到達できるようにルールを設定してください。次の構成例では、1.2.3.4 のロードバランサーフロントエンド IP 構成と、ポート 80 の負荷分散規則を想定しています。
```
netsh int ipv4 set int "Ethernet" weakhostreceive=enabled
netsh int ipv4 add addr "Loopback Pseudo-Interface 1" 1.2.3.4 255.255.255.0
netsh int ipv4 set int "Loopback Pseudo-Interface 1" weakhostreceive=enabled weakhostsend=enabled
netsh advfirewall firewall add rule name="http" protocol=TCP localport=80 dir=in action=allow enable=yes
```

ウブントゥ

展開

バックエンドプール内の各 VM について、SSH セッションを使用して次のコマンドを実行します。

VM 上のインターフェイス名の一覧を取得するには、次のコマンドを入力します。
```
ip addr
```
追加したループバックインターフェイスごとに、ループバックインターフェイス名をループバックインターフェイスの名前に置き換え、floating-IP と floating-IPnetmask をロードバランサーのフロントエンド IP に対応する適切な値に置き換えた後、次のコマンドを入力します。
```
sudo ip addr add <floating-IP>/<floating-IPnetmask> dev lo:0
```
最後に、ゲストホストでファイアウォールを使用する場合は、トラフィックが適切なポートで VM に到達できるようにルールを設定してください。この構成例では、ロードバランサーのフロントエンド IP 構成 1.2.3.4、ポート 80 の負荷分散規則、および Ubuntu での UFW (未コンパイルファイアウォール) の使用を前提としています。
```
sudo ip addr add 1.2.3.4/24 dev lo:0
sudo ufw allow 80/tcp
```

制限事項

負荷分散規則でフローティング IP が有効になっている場合、アプリケーションは送信にネットワークインターフェイスのプライマリ IP 構成を使用する必要があります。
ゲスト OS のループバックインターフェイスで構成されたフロントエンド IP アドレスにアプリケーションがバインドされている場合、Azure の送信接続は送信フローを書き換えず、フローは失敗します。アウトバウンドのシナリオを確認してください。
負荷分散シナリオのセカンダリ IP 構成ではフローティング IP を使用できません。この制限は、セカンダリ IP 構成が IPv6 でデュアルスタック構成の一部であるパブリックロードバランサーや、アウトバウンド接続に NAT ゲートウェイを利用するアーキテクチャには適用されません。
