Azure Kubernetes Fleet Manager メンバークラスター間で DNS 負荷分散を設定する (プレビュー)

2025-05-12

Azure Kubernetes Fleet Manager の DNS 負荷分散は、可用性を高め、複数のメンバークラスターにデプロイされたワークロード全体に負荷を分散するのに役立ちます。この機能は DNS 経由で提供されるため、必要に応じてレイヤー 4 と 7 の負荷分散を提供するために使用できます。

このドキュメントの手順に従って、フリートでホストされているマルチクラスターアプリケーションの DNS ベースの負荷分散を設定します。

Von Bedeutung

Azure Kubernetes Fleet Manager のプレビュー機能は、セルフサービス、オプトインベースで利用できます。プレビューは、"現状有姿のまま" および "利用可能な限度" で提供され、サービスレベルアグリーメントおよび限定保証から除外されるものとします。 Azure Kubernetes Fleet Manager のプレビューは、ベストエフォートベースでカスタマーサポートによって部分的にカバーされます。そのため、これらの機能は、運用環境での使用を意図していません。

データプレーンのネットワークプレビューは、 networking.fleet.azure.com/v1beta1 API を使用してリリースされます。プレビューオブジェクトが表示されない場合は、Fleet Manager ハブクラスターを操作するときに、 networking.fleet.azure.com/v1beta1 API を要求していることを確認します。

[前提条件]

Azure アカウントをお持ちでない場合は、開始する前に無料アカウントを作成してください。

このドキュメントで参照されているオブジェクトと TrafficManagerProfile オブジェクトに関する説明を、TrafficManagerBackendでお読みください。
ハブクラスターとマネージド ID を持つ Kubernetes Fleet Manager。お持ちでない場合は、 Azure CLI を使用して Azure Kubernetes Fleet Manager を作成し、メンバークラスターに参加させる方法に関するページを参照してください。
Fleet Manager のクラスター aks-member-1 を使用して同じワークロードをデプロイする 2 つのメンバークラスターaks-member-2と。
構成を完了するユーザーには、Azure ロールの割り当てを実行し、Fleet Manager ハブクラスター Kubernetes API にアクセスするためのアクセス許可があります。詳細については、 Kubernetes API へのアクセスに関するページを参照してください。
プロビジョニングされた Azure Traffic Manager リソースをホストする既存の Azure リソースグループ。

以下の環境変数を設定します。

export SUBSCRIPTION_ID=<subscription>
export GROUP=<resource-group>
export FLEET=<fleet-name>
export MEMBER_CLUSTER_1=aks-member-1
export MEMBER_CLUSTER_2=aks-member-2
export TRAFFIC_MANAGER_GROUP=rg-flt-tm-demo
export TRAFFIC_MANAGER_RG_ID="/subscriptions/${SUBSCRIPTION_ID}/resourceGroups/${TRAFFIC_MANAGER_GROUP}

Fleet Manager ハブクラスター Kubernetes API にアクセスするための資格情報を取得します。
```
az fleet get-credentials \
    --resource-group ${GROUP} \
    --name ${FLEET}
```

Fleet Manager のアクセス許可を構成する

プレビュー期間中は、Fleet Manager で Azure Traffic Manager リソースを作成および管理したり、メンバークラスターで公開されているサービスのパブリック IP アドレスを取得したりするための追加の手順を実行する必要があります。

この手順を完了するには、マネージド ID を有効にして Fleet Manager を作成する必要があります。ユーザーには、Azure RBAC ロールの割り当てアクセス許可が必要です。

Fleet Manager リソースの ID 情報を取得します。

az fleet show \
    --resource-group ${GROUP} \
    --name ${FLEET} \
    --query identity

出力は、出力例のようになります。

{
  "principalId": "<FLEET-PRINCIPAL-ID>",
  "tenantId": "<ENTRA-ID-TENANT>",
  "type": "SystemAssigned",
  "userAssignedIdentities": null
}

Azure Kubernetes Fleet Manager Hub Agent ロールを Fleet Manager ハブクラスター ID に割り当て、Traffic Manager リソースが作成される既存のリソースグループにスコープを制限します。
```
az role assignment create \
    --assignee "<FLEET-PRINCIPAL-ID>" \
    --role "de2b316d-7a2c-4143-b4cd-c148f6a355a1" \
    --scope ${TRAFFIC_MANAGER_RG_ID}
```
Fleet Manager ハブクラスター ID には、メンバークラスターに対する Azure Reader ロールも必要です。そのため、Fleet Manager は、メンバークラスターがTrafficMangerBackend経由でServiceExportに追加されたときに、メンバークラスターのパブリック IP アドレスを読み取ることができます。
```
az role assignment create \
    --assignee "<FLEET-PRINCIPAL-ID>" \
    --role "Reader" \
    --scope /full/path/to/member-cluster
```

フリートリソースのメンバークラスター間でワークロードをデプロイする

注

このハウツーガイドの手順では、デモンストレーションのみを目的にサンプルアプリケーションを参照しています。このワークロードは、既存の Deployment オブジェクトと Service オブジェクトのいずれかに置き換えることができます。
次の手順では、Fleet Manager のクラスターリソース配置 (CRP) を使用して、Fleet Manager ハブクラスターからメンバークラスターにサンプルワークロードをデプロイします。または、これらの Kubernetes 構成を各メンバークラスターに 1 つずつ個別にデプロイすることもできます。

Fleet Manager ハブクラスターに名前空間を作成します。
```
kubectl create namespace kuard-demo
```
出力は次のようになります。
```
namespace/kuard-demo created
```

以下を kuard-export-service.yaml という名前のファイルに保存して、デプロイ、Service、ServiceExport オブジェクトを Fleet Manager ハブクラスターにステージングします。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kuard
  namespace: kuard-demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: kuard
  template:
    metadata:
      labels:
        app: kuard
    spec:
      containers:
        - name: kuard
          image: gcr.io/kuar-demo/kuard-amd64:blue
          resources:
            requests:
              cpu: 100m
              memory: 128Mi
            limits:
              cpu: 250m
              memory: 256Mi
---
apiVersion: v1
kind: Service
metadata:
  name: kuard-svc
  namespace: kuard-demo
  labels:
    app: kuard
spec:
  selector:
    app: kuard
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
  type: LoadBalancer
---
apiVersion: networking.fleet.azure.com/v1alpha1
kind: ServiceExport
metadata:
  name: kuard-export
  namespace: kuard-demo
  annotations:
    networking.fleet.azure.com/weight: "50"

Fleet Manager ハブクラスターでオブジェクトをステージングします。

kubectl apply -f kuard-export-service.yaml

サンプルの ServiceExport 仕様では、メンバークラスターから Fleet Manager ハブクラスターにサービスをエクスポートできます。 2 つのクラスター間でトラフィックを均等に分割して、 ServiceExport 重みの注釈を 50 に設定します。正常にエクスポートされると、サービスとそのすべてのエンドポイントが Fleet Manager ハブクラスターに同期され、これらのエンドポイント間で DNS 負荷分散を設定するために使用できます。出力は次の例のようになります。

deployment.apps/kuard created
service/kuard-svc created
serviceexport.networking.fleet.azure.com/kuard-export created

各サービスには、Azure Traffic Manager 経由で公開できるように、一意の DNS ラベルが必要です。 Fleet Manager クラスターリソース配置 ResourceOverride を使用して、メンバークラスターごとのサービス定義を変更し、Azure リージョンとクラスター名に基づいて一意の名前を作成します。 (この例では、Azure リージョンごとに) クラスターセレクターごとにオーバーライドを作成する必要があります。

apiVersion: placement.kubernetes-fleet.io/v1alpha1
kind: ResourceOverride
metadata:
 name: ro-kuard-demo-eastus
 namespace: kuard-demo
spec:
 placement:
   name: crp-kuard-demo
 resourceSelectors:
   -  group: ""
      kind: Service
      version: v1
      name: kuard-svc
 policy:
   overrideRules:
     - clusterSelector:
         clusterSelectorTerms:
           - labelSelector:
               matchLabels:
                 fleet.azure.com/location: eastus
       jsonPatchOverrides:
         - op: add
           path: /metadata/annotations
           value:
             {"service.beta.kubernetes.io/azure-dns-label-name":"fleet-${MEMBER-CLUSTER-NAME}-eastus"}

注

"${MEMBER-CLUSTER-NAME}" は、リソース配置のオーバーライド予約変数であり、実行時にメンバークラスターの名前に置き換えられます。

kubectl apply -f ro-kuard-demo-eastus.yaml

という名前のファイルに、次の Fleet Manager crp-dns-demo.yaml (CRP) を作成します。 eastus リージョンで最大 2 つのクラスターを選択していることに注意してください。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourcePlacement
metadata:
  name: crp-dns-demo
spec:
  resourceSelectors:
    - group: ""
      version: v1
      kind: Namespace
      name: kuard-demo
  policy:
    placementType: PickN
    numberOfClusters: 2
    affinity:
      clusterAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  fleet.azure.com/location: eastus

CRP を適用します。

kubectl apply -f crp-dns-demo.yaml

成功した場合、出力は次のようになります。

clusterresourceplacement.placement.kubernetes-fleet.io/crp-dns-demo created

Azure Traffic Manager を使用して DNS 負荷分散を構成する

Traffic Manager で使用するパラメーターを定義する TrafficManagerProfile を定義し、ファイル kuard-atm-demo.yamlに保存します。

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerProfile
metadata:
  name: kuard-atm-demo
  namespace: kuard-demo
spec:
  resourceGroup: "rg-flt-tm-demo"
  monitorConfig:
    port: 80

構成を適用します。

kubectl apply -f kuard-atm-demo.yaml

メンバークラスターからエクスポートされたTrafficManagerBackend エントリをまとめてグループ化するために使用する、対応するServiceを定義します。

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerBackend
metadata:
  name: kuard-atm-demo-backend
  namespace: kuard-demo
spec:
  profile:
    name: "kuard-atm-demo"
  backend:
    name: "kuard-svc"
  weight: 100

構成を適用します。

kubectl apply -f kuard-atm-demo-backend.yaml

次のコマンドを実行して、Azure Traffic Manager を介してサービスが使用可能であることを確認します。

nslookup kuard-atm-demo.trafficmanager.net

出力は次の例のようになるはずです。

Server:         10.X.X.254
Address:        10.X.X.254#53

Non-authoritative answer:
Name:   kuard-atm-demo.trafficmanger.net
Address: 123.X.X.16
Name:   kuard-atm-demo.trafficmanger.net
Address: 74.X.X.78
Name:   kuard-atm-demo.trafficmanger.net
Address: 173.X.X.164

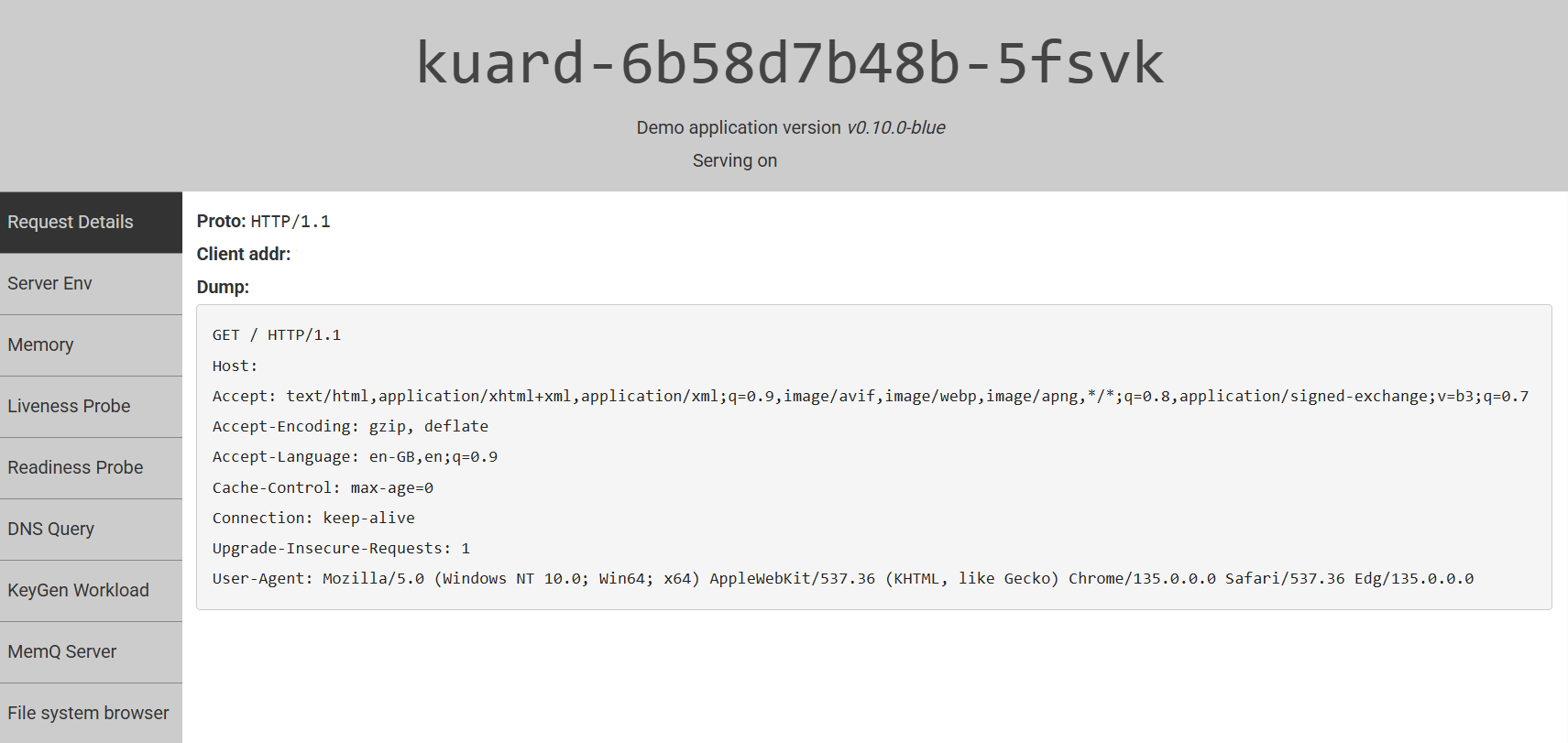

Web ブラウザーを使用して URL にアクセスし、Kuard がどのように応答するかを確認します。 DNS をフラッシュして再試行して、要求が別のクラスターの別のサービスインスタンスによって処理されるかどうかを確認してみてください。
