プライベート ピアリングに対する IPv6 サポートを追加する

Azure portal にサインインする

Web ブラウザーから Azure portal にサインインします。

• 最新バージョンの CLI コマンド (2.0 以降) をインストールします。 CLI コマンドのインストール方法については、「Azure CLI のインストール」および「Azure CLI を使ってみる」を参照してください。

Azure Cloud Shell

Azure は、ブラウザーから使用できる対話型シェル環境である Azure Cloud Shell をホストします。 Cloud Shell で Bash または PowerShell を使用して、Azure サービスを操作できます。 Cloud Shell にプレインストールされているコマンドを使用すると、ローカル環境に何もインストールしなくても、この記事のコードを実行できます。

Azure Cloud Shell を起動するには:

Option	Example/Link
コードまたはコマンド ブロックの右上隅にある [使ってみる] を選択します。 [使ってみる] を選択しても、コードまたはコマンドは Cloud Shell に自動的にはコピーされません。
https://shell.azure.com に移動するか、[Cloud Shell を起動する] ボタンを選択して、ブラウザーで Cloud Shell を開きます。
Azure portal の右上にあるメニュー バーの [Cloud Shell] ボタンを選択します。

Azure Cloud Shell を使用するには、以下のようにします。

1. Cloud Shell を起動します。

2. コード ブロック (またはコマンド ブロック) の [コピー] ボタンを選択し、コードまたはコマンドをコピーします。

3. Windows および Linux では Ctrl+Shift+V を選択し、macOS では Cmd+Shift+V を選択して、コードまたはコマンドをクラウドシェルセッションに貼り付けます。

4. 「を選択し、 を入力してコードまたはコマンドを実行します。」

この記事の手順と例は、Azure PowerShell Az モジュールを使用します。 Az モジュールをコンピューターにローカルにインストールするには、「Azure PowerShellのインストール 参照してください。 新しい Az モジュールの詳細については、「新しい Azure PowerShell Az モジュールの概要」を参照してください。 PowerShell コマンドレットは頻繁に更新されます。 最新バージョンを実行していないと、手順で指定する値が失敗する場合があります。 システムにインストールされている PowerShell のバージョンを確認するには、Get-Module -ListAvailable Az コマンドレットを使用します。

Azure Cloud Shell を使用すると、Azure PowerShell または CLI をローカルにインストールしなくても、ほとんどの PowerShell コマンドレットおよび CLI コマンドを実行できます。 Azure Cloud Shell は、無料の対話型シェルで、一般的な Azure ツールが事前にインストールされており、アカウントで使用できるように構成されています。 この記事に含まれるコードを Azure Cloud Shell で実行するには、Cloud Shell セッションを開き、コード ブロック上の [コピー] ボタンを使ってコードをコピーし、Ctrl + Shift + V キー (Windows と Linux) または command + Shift + V キー (macOS) を押して Cloud Shell セッションに貼り付けます。 テキストを貼り付けても自動的には実行されません。コードを実行するには、Enter キーを押します。

Cloud Shell は、次のようにいくつかの方法で起動することができます。

Option	Link
コード ブロックの右上隅にある [使ってみる] をクリックします。
ブラウザーで Cloud Shell を開きます。
Azure Portal の右上のメニューの [Cloud Shell] ボタンをクリックします。

1. ExpressRoute 回線を作成するか、変更する既存の回線に移動します。

2. [Azure プライベート] のピアリング構成を選択します。

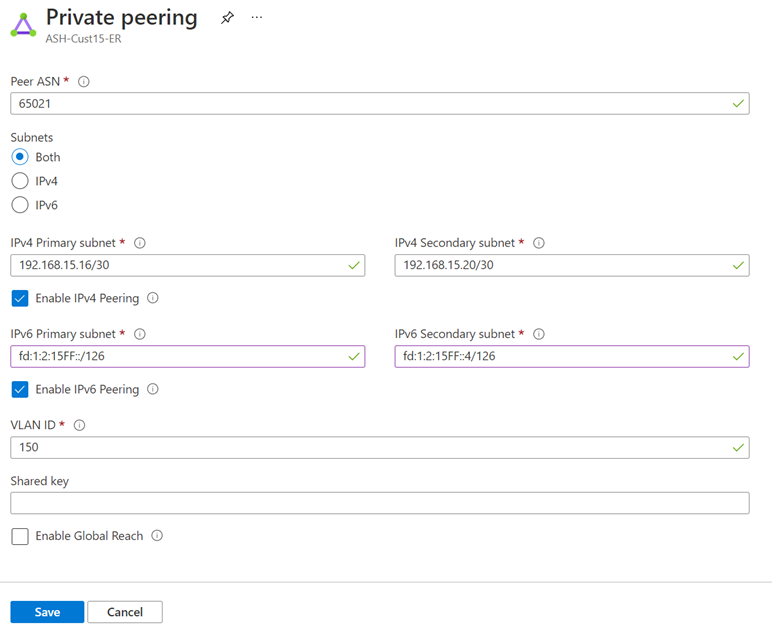

3. [サブネット] に対して [両方] を選択して、既存の IPv4 プライベート ピアリング構成に IPv6 プライベート ピアリングを追加するか、[IPv6] を選択して、新しい回線で IPv6 プライベート ピアリングのみを有効にします。 プライマリ リンクとセカンダリ リンク用に所有している /126 IPv6 サブネットのペアを指定します。 これらの各サブネットから、ユーザーは 1 番目に使用可能な IP アドレスを自分のルーターに割り当て、Microsoft は 2 番目に使用可能な IP アドレスをそのルーターに使用します。 すべてのパラメーターを定義したら、ピアリング構成を保存します。

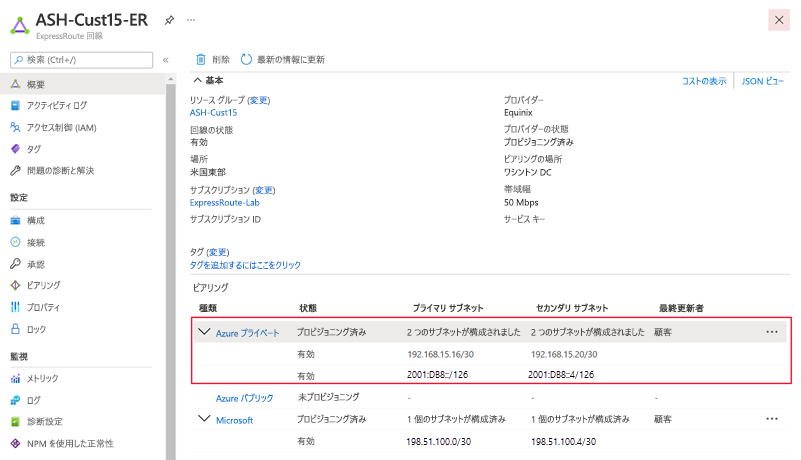

4. 構成が正常に受け入れられると、次の例のようなものが表示されます。



1. ExpressRoute 回線を作成するか、既存の回線を使用します。 以下のコマンドを実行して、回線の詳細を表示します。

   az network express-route show --resource-group "<ExpressRouteResourceGroup>" --name "<MyCircuit>"


2. 以下のコマンドを実行して、回線のプライベート ピアリング構成を表示します。

   az network express-route peering show -g "<ExpressRouteResourceGroup>" --circuit-name "<MyCircuit>" --name AzurePrivatePeering


3. 既存の IPv4 プライベート ピアリング構成に IPv6 プライベート ピアリングを追加します。 プライマリ リンクとセカンダリ リンク用に所有している /126 IPv6 サブネットのペアを指定します。 これらの各サブネットから、ユーザーは 1 番目に使用可能な IP アドレスを自分のルーターに割り当て、Microsoft は 2 番目に使用可能な IP アドレスをそのルーターに使用します。

   az network express-route peering update -g "<ExpressRouteResourceGroup>" --circuit-name "<MyCircuit>" --name AzurePrivatePeering --ip-version ipv6 --primary-peer-subnet "<X:X:X:X/126>" --secondary-peer-subnet "<Y:Y:Y:Y/126>"


1. ExpressRoute 回線を作成するか、既存の回線を使用します。 Get-AzExpressRouteCircuit コマンドを実行して回線を取得します。

   $ckt = Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"


2. Get-AzExpressRouteCircuitPeeringConfig を実行して、回線のプライベート ピアリング構成を取得します。

   Get-AzExpressRouteCircuitPeeringConfig -Name "AzurePrivatePeering" -ExpressRouteCircuit $ckt


3. 既存の IPv4 プライベート ピアリング構成に IPv6 プライベート ピアリングを追加します。 プライマリ リンクとセカンダリ リンク用に所有している /126 IPv6 サブネットのペアを指定します。 これらの各サブネットから、ユーザーは 1 番目に使用可能な IP アドレスを自分のルーターに割り当て、Microsoft は 2 番目に使用可能な IP アドレスをそのルーターに使用します。

   Note

   ピア ASN と VlanId は、IPv4 プライベート ピアリング構成のピアと一致している必要があります。

   Set-AzExpressRouteCircuitPeeringConfig -Name "AzurePrivatePeering" -ExpressRouteCircuit $ckt -PeeringType AzurePrivatePeering -PeerASN 100 -PrimaryPeerAddressPrefix "3FFE:FFFF:0:CD30::/126" -SecondaryPeerAddressPrefix "3FFE:FFFF:0:CD30::4/126" -VlanId 200 -PeerAddressType IPv6

   Set-AzExpressRouteCircuit -ExpressRouteCircuit $ckt


4. 構成が正常に保存されたら、 Get-AzExpressRouteCircuit コマンドを実行して回線を再度取得します。 応答は、次の例のようになります。

   Name                             : ExpressRouteARMCircuit
   ResourceGroupName                : ExpressRouteResourceGroup
   Location                         : eastus
   Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
   Etag                             : W/"################################"
   ProvisioningState                : Succeeded
   Sku                              : {
                                        "Name": "Standard_MeteredData",
                                        "Tier": "Standard",
                                        "Family": "MeteredData"
                                      }
   CircuitProvisioningState         : Enabled
   ServiceProviderProvisioningState : Provisioned
   ServiceProviderNotes             :
   ServiceProviderProperties        : {
                                        "ServiceProviderName": "Equinix",
                                        "PeeringLocation": "Washington DC",
                                        "BandwidthInMbps": 50
                                      }
   ExpressRoutePort                 : null
   BandwidthInGbps                  :
   Stag                             : 29
   ServiceKey                       : **************************************
   Peerings                         : [
                                        {
                                          "Name": "AzurePrivatePeering",
                                          "Etag": "W/\"facc8972-995c-4861-a18d-9a82aaa7167e\"",
                                          "Id": "/subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit/peerings/AzurePrivatePeering",
                                          "PeeringType": "AzurePrivatePeering",
                                          "State": "Enabled",
                                          "AzureASN": 12076,
                                          "PeerASN": 100,
                                          "PrimaryPeerAddressPrefix": "192.168.15.16/30",
                                          "SecondaryPeerAddressPrefix": "192.168.15.20/30",
                                          "PrimaryAzurePort": "",
                                          "SecondaryAzurePort": "",
                                          "VlanId": 200,
                                          "ProvisioningState": "Succeeded",
                                          "GatewayManagerEtag": "",
                                          "LastModifiedBy": "Customer",
                                          "Ipv6PeeringConfig": {
                                            "State": "Enabled",
                                            "PrimaryPeerAddressPrefix": "3FFE:FFFF:0:CD30::/126",
                                            "SecondaryPeerAddressPrefix": "3FFE:FFFF:0:CD30::4/126"
                                          },
                                          "Connections": [],
                                          "PeeredConnections": []
                                        },
                                      ]
   Authorizations                   : []
   AllowClassicOperations           : False
   GatewayManagerEtag               :


IPv6 プライベート ピアリングを使用する Azure リソースの既存環境がある場合は、以下の手順のようにします。

1. ExpressRoute 回線が接続されている仮想ネットワークに移動します。

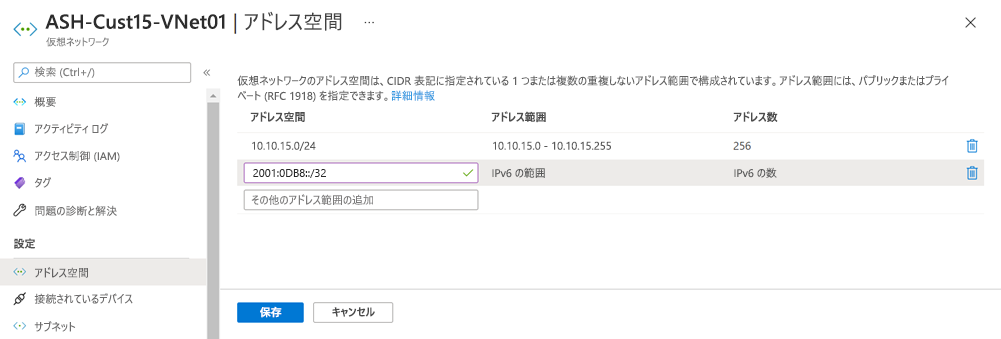

2. [アドレス空間] タブに移動し、仮想ネットワークに IPv6 アドレス空間を追加します。 アドレス空間を保存します。

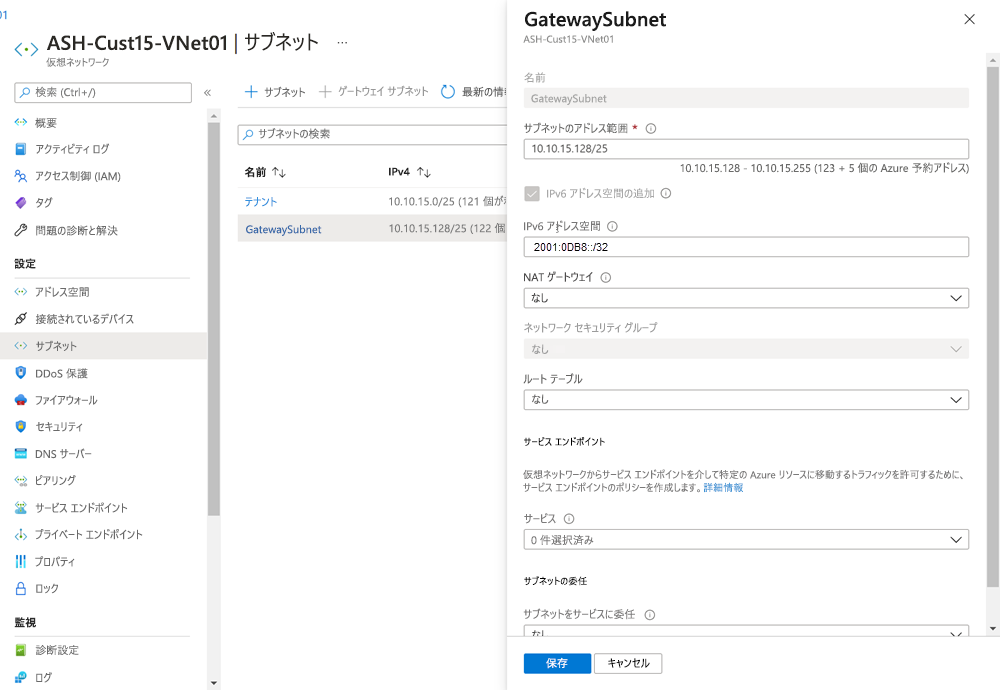

3. [サブネット] タブに移動し、 [GatewaySubnet] を選択します。 [Add IPv6 address space](IPv6 アドレス空間を追加する) チェックボックスをオンにし、サブネットの IPv6 アドレス空間を指定します。 ゲートウェイ IPv6 サブネットは /64 以上である必要があります。 すべてのパラメーターを定義したら、構成を保存します。



4. ゾーン冗長ゲートウェイが既にある場合は、PowerShell で次のコマンドを実行して IPv6 の接続を有効にします (変更が反映されるまで、最大で 1 時間かかることがあります)。 それ以外の場合は、任意の SKU と標準の静的パブリック IP アドレスを使用して、仮想ネットワーク　ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (このオプションは ExpressRoute Direct を使用する回線でのみ利用できます)。

   $gw = Get-AzVirtualNetworkGateway -Name "GatewayName" -ResourceGroupName "ExpressRouteResourceGroup"
   Set-AzVirtualNetworkGateway -VirtualNetworkGateway $gw


1. IPv6 アドレス空間を、ご自身の ExpressRoute 回線が接続されている仮想ネットワークに追加します。

   az network vnet update -g "<MyResourceGroup>" -n "<MyVNet>" --address-prefixes "X:X:X:X::/64"


2. ゲートウェイ サブネットに IPv6 アドレス空間を追加します。 ゲートウェイ IPv6 サブネットは /64 以上である必要があります。

   az network vnet subnet update -g "<MyResourceGroup>" -n "<MySubnet>" -vnet-name "<MyVNet>" --address-prefixes "10.0.0.0/26", "X:X:X:X::/64"


3. 既存のゾーン冗長ゲートウェイがある場合は、次を実行して IPv6 接続を有効にします (変更が反映されるまでに最大 1 時間かかることがあります)。 それ以外の場合は、SKU を使用して仮想ネットワーク ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (この機能は、ExpressRoute Direct を使用する回線でのみ利用できることに注意してください)。

   az network vnet-gateway update --name "<GatewayName>" --resource-group "<MyResourceGroup>"


1. ExpressRoute 回線が接続されている仮想ネットワークを取得します。

   $vnet = Get-AzVirtualNetwork -Name "VirtualNetwork" -ResourceGroupName "ExpressRouteResourceGroup"


2. 仮想ネットワークに IPv6 アドレス空間を追加します。

   $vnet.AddressSpace.AddressPrefixes.add("ace:daa:daaa:deaa::/64")
   Set-AzVirtualNetwork -VirtualNetwork $vnet


3. ゲートウェイ サブネットに IPv6 アドレス空間を追加します。 ゲートウェイ IPv6 サブネットは /64 以上である必要があります。

   Set-AzVirtualNetworkSubnetConfig -Name GatewaySubnet -VirtualNetwork $vnet -AddressPrefix "10.0.0.0/26", "ace:daa:daaa:deaa::/64"
   Set-AzVirtualNetwork -VirtualNetwork $vnet


4. 既存のゾーン冗長ゲートウェイがある場合は、次を実行して IPv6 接続を有効にします (変更が反映されるまでに最大 1 時間かかることがあります)。 それ以外の場合は、SKU を使用して仮想ネットワーク ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (この機能は、ExpressRoute Direct を使用する回線でのみ利用できることに注意してください)。

   $gw = Get-AzVirtualNetworkGateway -Name "GatewayName" -ResourceGroupName "ExpressRouteResourceGroup"
   Set-AzVirtualNetworkGateway -VirtualNetworkGateway $gw


1. IPv4 と IPv6 の両方のアドレス空間を使用して、デュアルスタック仮想ネットワークを作成します。 詳細については、「仮想ネットワークの作成」をご覧ください。

2. デュアルスタック ゲートウェイ サブネットを作成します。

3. 任意の SKU と標準の静的パブリック IP アドレスを使用して、仮想ネットワーク ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (このオプションは ExpressRoute Direct を使用する回線でのみ利用できます)。 注: Azure portal のエクスペリエンスはまだ開発中なので、このステップでは PowerShell の手順を使ってください。

4. 仮想ネットワークを ExpressRoute 回線にリンクします。

1. IPv4 と IPv6 の両方のアドレス空間を使用して、デュアルスタック仮想ネットワークを作成します。 詳細については、「仮想ネットワークの作成」をご覧ください。

2. デュアルスタック ゲートウェイ サブネットを作成します。

3. SKU を使用して仮想ネットワーク ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (この機能は、ExpressRoute Direct を使用する回線でのみ利用できることに注意してください)。

4. 仮想ネットワークを ExpressRoute 回線にリンクします。

1. IPv4 と IPv6 の両方のアドレス空間を使用して、デュアルスタック仮想ネットワークを作成します。 詳細については、「仮想ネットワークの作成」をご覧ください。

2. デュアルスタック ゲートウェイ サブネットを作成します。

3. SKU を使用して仮想ネットワーク ゲートウェイを作成します。 FastPath を使用する場合は、UltraPerformance または ErGw3AZ を使用します (この機能は、ExpressRoute Direct を使用する回線でのみ利用できることに注意してください)。

4. 仮想ネットワークを ExpressRoute 回線にリンクします。
