チュートリアル: Azure Data Box にケーブルを接続する

• インポート注文については、「チュートリアル: Azure Data Box を注文する」を参照してください。
• エクスポート注文については、「チュートリアル: Azure Data Box を注文する」を参照してください。

• 現在のラベルの下にデバイスに貼られたクリアポーチに出荷ラベルがあります。 このラベルは返送時に使用しますので、安全に保管してください。
• ヨーロッパの一部のリージョンでは、ボックスにパッケージ化されたデバイスを受け取る場合があります。 必ずデバイスを開梱し、返送用のボックスを保存してください。

• サポート対象のオペレーティング システムが実行されていること。
• 高速ネットワークに接続していること。 100 GbE 接続を少なくとも 1 つ利用することをお勧めします。 100 GbE 接続を利用できない場合は、10 GbE または 1 GbE データ リンクを使用できますが、コピー速度に影響があります。

• 2 x 10G-BaseT RJ-45 ケーブル (CAT-5e または CAT6)
• 2 x 100-GbE QSFP28 パッシブ直接接続ケーブル (DATA 1、DATA 2 ネットワーク インターフェイスで使用)

改ざんの証拠、またはその他の明らかな損害がないか、デバイスを検査します。 デバイスが改ざんまたは重大な損傷を受けた場合は、続行しないでください。 デバイスが正常に動作しているかどうか、および交換品を発送する必要があるかどうかを評価するには、すぐに Microsoft サポートにお問い合わせください。

電源をオンにする場所にデバイスを転送します。 デバイスを平らな面に配置します。 装置はまた標準的な棚に置くことができる。

電源ケーブルとネットワーク ケーブルを接続します。 一般的な構成用の接続デバイスのバックプレーンを次に示します。 環境に応じて、他の ケーブル接続オプションから選択できます。

1. 電源ケーブルをラベル付けされた電源入力位置に接続します。 電源ケーブルのもう一方の端は、配電ユニットに接続する必要があります。
2. RJ-45 CAT 6 ケーブルを使用して、一方の端の MGMT ポートともう一方の端のノート PC を接続します。
3. RJ-45 CAT 6A ケーブルを使用して、一端の DATA 3 ポートに接続します。 RJ-45 CAT 6A ケーブルで接続する場合は DATA 3 が 100 GbE、RJ-45 CAT 6 ケーブルで接続する場合は 10/1 GbE として構成されます。
4. データ転送用に接続するネットワーク インターフェイスに応じて、最大 2 本の 100 GbE QSFP28 ケーブルを使用して、それぞれ DATA 1 ポートと DATA 2 ポートを接続します。
5. データ ポートからのケーブルのもう一方の端は、100 GbE スイッチを介してホスト コンピューターに接続されます。

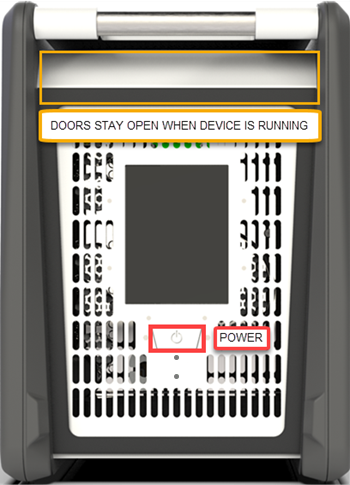

デバイスの前面操作パネルで電源ボタンを見つけます。 デバイスの電源を入れます。

• インポート注文については、「チュートリアル: Azure Data Box を注文する」を参照してください。
• エクスポート注文については、「チュートリアル: Azure Data Box を注文する」を参照してください。

• 現在のラベルの下にデバイスに貼られたクリアポーチに出荷ラベルがあります。 このラベルは返送時に使用しますので、安全に保管してください。
• ヨーロッパの一部のリージョンでは、ボックスにパッケージ化されたデバイスを受け取る場合があります。 必ずデバイスを開梱し、返送用のボックスを保存してください。

• サポート対象のオペレーティング システムが実行されていること。
• 高速ネットワークに接続していること。 10 GbE 接続を少なくとも 1 つ利用することを強くお勧めします。 10 GbE 接続を使用できない場合は、1 GbE データ リンクを使用できますが、コピー速度に影響があります。

• 1 本以上の 10 GbE SFP+ Twinax 銅線または SFP+ 光ファイバ ケーブル (DATA 1、DATA 2 ネットワーク インターフェイスで使用)。 Data Box には Mellanox ConnectX-3® Pro EN Dual-Port 10GBASE-T アダプター w/ PCI Express 3.0 ネットワーク インターフェイスがあるため、このインターフェイスと互換性のあるケーブルが動作するはずです。 たとえば、CISCO SFP-H10GB-CU3M 10GBASE-CU TWINAX SFP +3M ケーブルを社内テストに使用しました。 詳細については、 Mellanox でサポートされているケーブルとスイッチの一覧を参照してください。
• RJ-45 CAT 6 ネットワーク ケーブル 1 本 (MGMT ネットワーク インターフェイスで使用)
• 1 つの RJ-45 CAT 6A または 1 つの RJ-45 CAT 6 ネットワーク ケーブル (それぞれ 10 Gbps または 1 Gbps として構成された DATA 3 ネットワーク インターフェイスで使用)

改ざんの証拠、またはその他の明らかな損害がないか、デバイスを検査します。 デバイスが改ざんまたは重大な損傷を受けた場合は、続行しないでください。 デバイスが正常に動作しているかどうか、および交換品を発送する必要があるかどうかを評価するには、すぐに Microsoft サポートにお問い合わせください。

電源をオンにする場所にデバイスを転送します。 デバイスを平らな面に配置します。 装置はまた標準的な棚に置くことができる。

電源ケーブルとネットワーク ケーブルを接続します。 一般的な構成用の接続デバイスのバックプレーンを次に示します。 環境に応じて、他の ケーブル接続オプションから選択できます。

1. 電源ケーブルをラベル付けされた電源入力位置に接続します。 電源ケーブルのもう一方の端は、配電ユニットに接続する必要があります。
2. RJ-45 CAT 6 ケーブルを使用して、一方の端の MGMT ポートともう一方の端のノート PC を接続します。
3. RJ-45 CAT 6A ケーブルを使用して、一端の DATA 3 ポートに接続します。 RJ-45 CAT 6A ケーブルで接続する場合は DATA 3 が 10 GbE、RJ-45 CAT 6 ケーブルで接続する場合は 1 GbE として構成されます。
4. データ転送用に接続するネットワーク インターフェイスに応じて、最大 2 本の 10 GbE SFP+ Twinax 銅線または SFP+ 光ファイバー ケーブルを使用して、それぞれ DATA 1 ポートと DATA 2 ポートを接続します。
5. データ ポートからのケーブルのもう一方の端は、10 GbE スイッチを介してホスト コンピューターに接続されます。

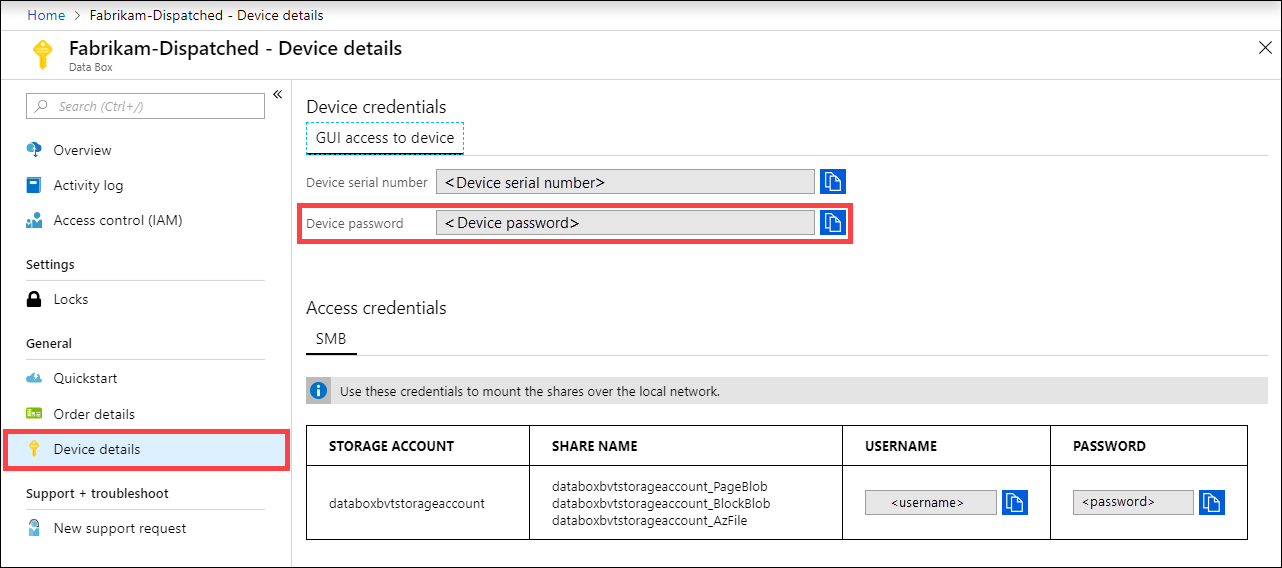

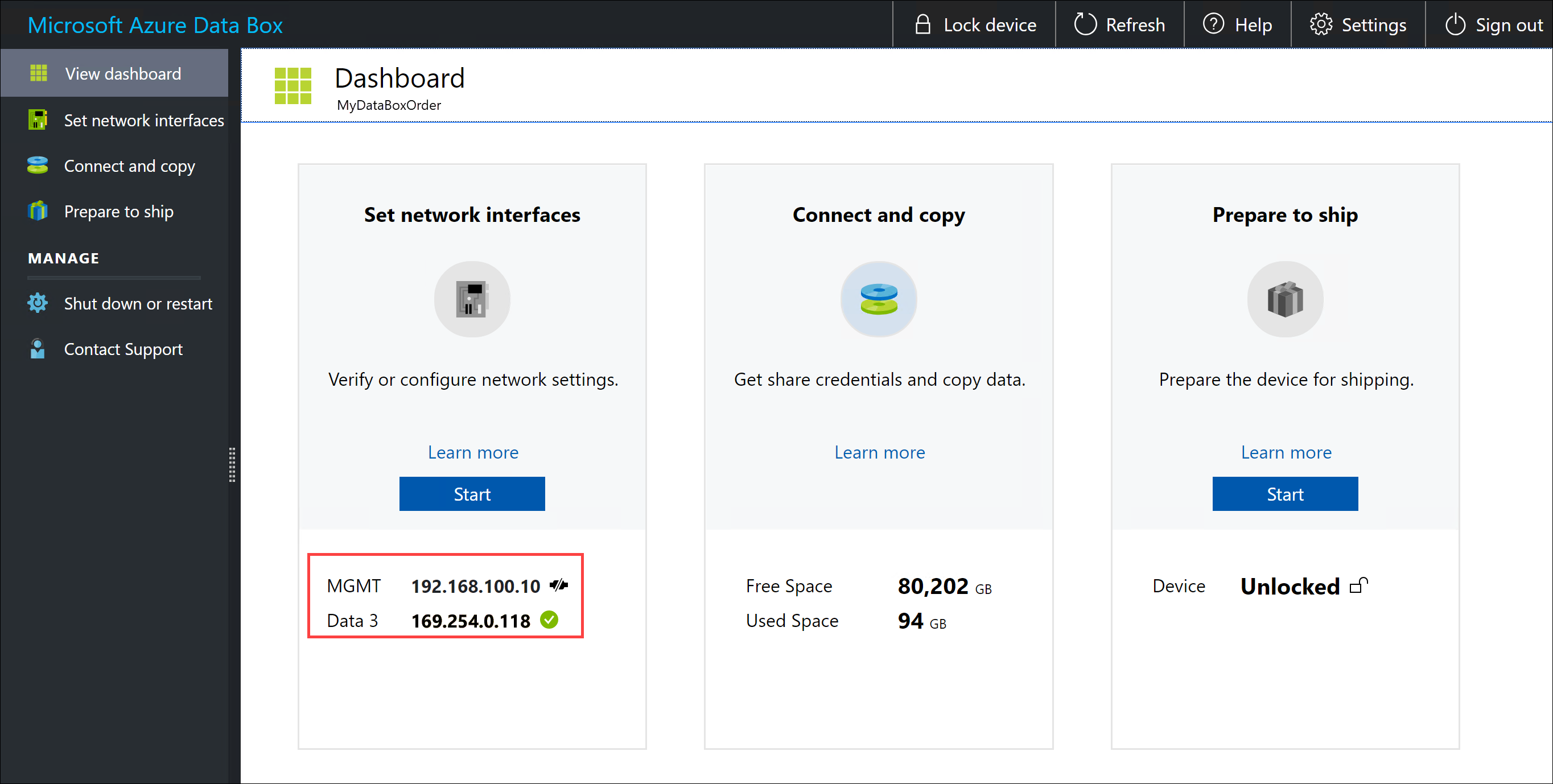

デバイスの前面操作パネルで電源ボタンを見つけます。 デバイスの電源を入れます。
